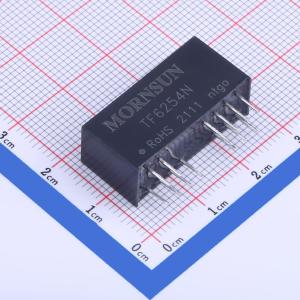

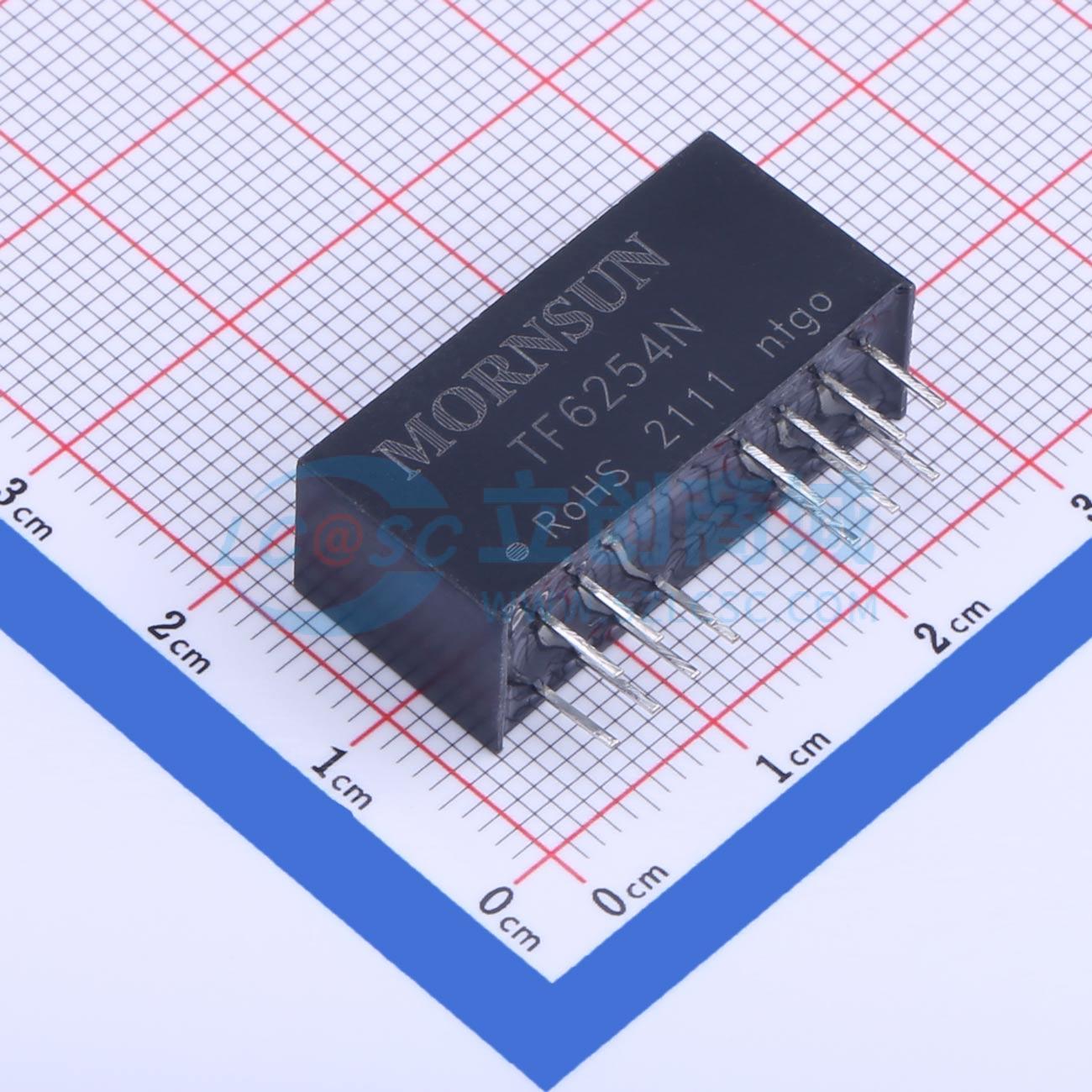

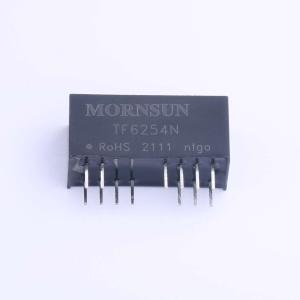

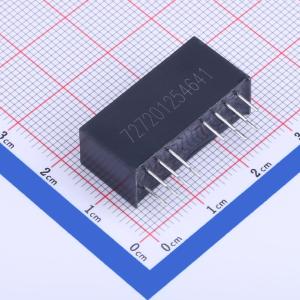

TF6254N

有源高精度输出型信号调理模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TFxxN 系列是一种前级电压信号输入，后级电压/电流信号输出的有源隔离模块，模块内部嵌入了一个高效微功率电源，可以在向内部信号处理电路供电的同时向外围电路输出一路隔离电源。由于内部采用电磁隔离技术，相比光耦隔离具有更好的温漂特性和线性度。此模块为两隔离，电源输入、信号输入和配电输出、信号输出之间隔离，且该系列产品增加了外部零点、满度调节端，可根据需求自行设计调节。
品牌名称: MORNSUN(金升阳)
商品型号: TF6254N
商品编号: C2757489
商品封装: 插件,26x9.5mm
包装方式: 管装
商品毛重: 8.9克(g)

商品参数

商品概述

TFxxxxN系列是一种前级电压信号输入，后级电压/电流信号输出的有源隔离模块，模块内部嵌入一个高效微功率电源，可以在向内部信号处理电路供电的同时向外围电路输出一路隔离电源。由于内部采用电磁隔离技术，相比光耦隔离具有更好的温漂特性和线性度。此模块为两隔离，电源输入、信号输入和配电输出、信号输出之间隔离，该系列产品增加了外部零点、满度调节端，可根据需求自行设计调节。

商品特性

两端隔离(信号输入和信号输出)
高精度、高线性度等级(0.1% FS)
隔离电压(2kVAC/60s)
低纹波噪声:(≤30mVpp，20MHz)
极低温漂(≤50PPM/°C，-40°C to +85°C范围内)
小体积: DIP18封装(26×9.5×12.5mm)
ESD防护(IEC/EN61000 - 4 - 2 Contact ±4kV perf. Criteria B)
通过EN60950认证

应用领域

DCS系统AO板卡隔离应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10个/管，最小起订量 1 个)

个

起订量：1 个10个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	隔离电源模块
	工作电压(Vin)	11.4V~12.6V
	输出电流(最大值)	20mA
	隔离电压(Vrms)	2kV
	工作温度	-40℃~+85℃

	属性	参数值
	纹波噪声	30mVp-p
	长度	26mm
	宽度	9.5mm
	高度	12.5mm
