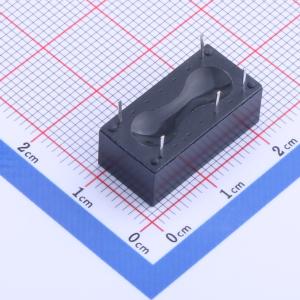

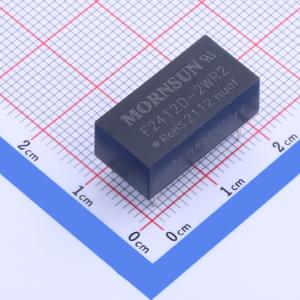

温馨提醒：图片仅供参考，商品以实物为准
F2412D-2WR2
DC/DC模块电源，2W，定电压输入，隔离非稳压
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 适用于板上电源系统中需要产生一组与输入电源隔离的电压的应用场合。适用于输入电源电压比较稳定（电压变化范围±10%Vin）、输入输出之间要求隔离（隔离电压≤3000VDC）、对输出电压稳定度和纹波噪声要求不高的情况。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- F2412D-2WR2
- 商品编号
- C2757503
- 商品封装
- DIP,20.3x10.2mm
- 包装方式
- 管装
- 商品毛重
- 4.72克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出功率 | 2W | |
| 工作电压(Vin) | 21.6V~26.4V | |
| 转换效率 | 83% | |
| 输出电压(Vout) | 12V | |
| 输出电流(最大值) | 167mA | |
| 最大容性负载 | 220uF | |
| 隔离电压(Vrms) | 3kV |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 100kHz | |
| 静态电流(Iq) | 10mA | |
| 纹波噪声 | 75mVp-p | |
| 长度 | 20.32mm | |
| 宽度 | 10.16mm | |
| 高度 | 8.2mm |
商品概述
2W，定电压输入，隔离非稳压正负双路/单路输出。该产品是专门针对板上电源系统中需要产生一组与输入电源隔离的电压的应用场合而设计的。适用于输入电源的电压比较稳定（电压变化范围±10%Vin）；输入输出之间要求隔离（隔离电压≤3000VDC）；对输出电压稳定度和纹波噪声要求不高的情况。
商品特性
- 工作温度范围：-40℃ to +85℃
- 效率高达85%
- 功率密度高DIP封装
- 隔离电压3000VDC
- 无需外加元件
- 国际标准引脚方式
- 通过IEC60950, UL60950, EN60950认证
应用领域
- 输入电源的电压比较稳定（电压变化范围±10%Vin）
- 输入输出之间要求隔离（隔离电压≤3000VDC）
- 对输出电压稳定度和纹波噪声要求不高
