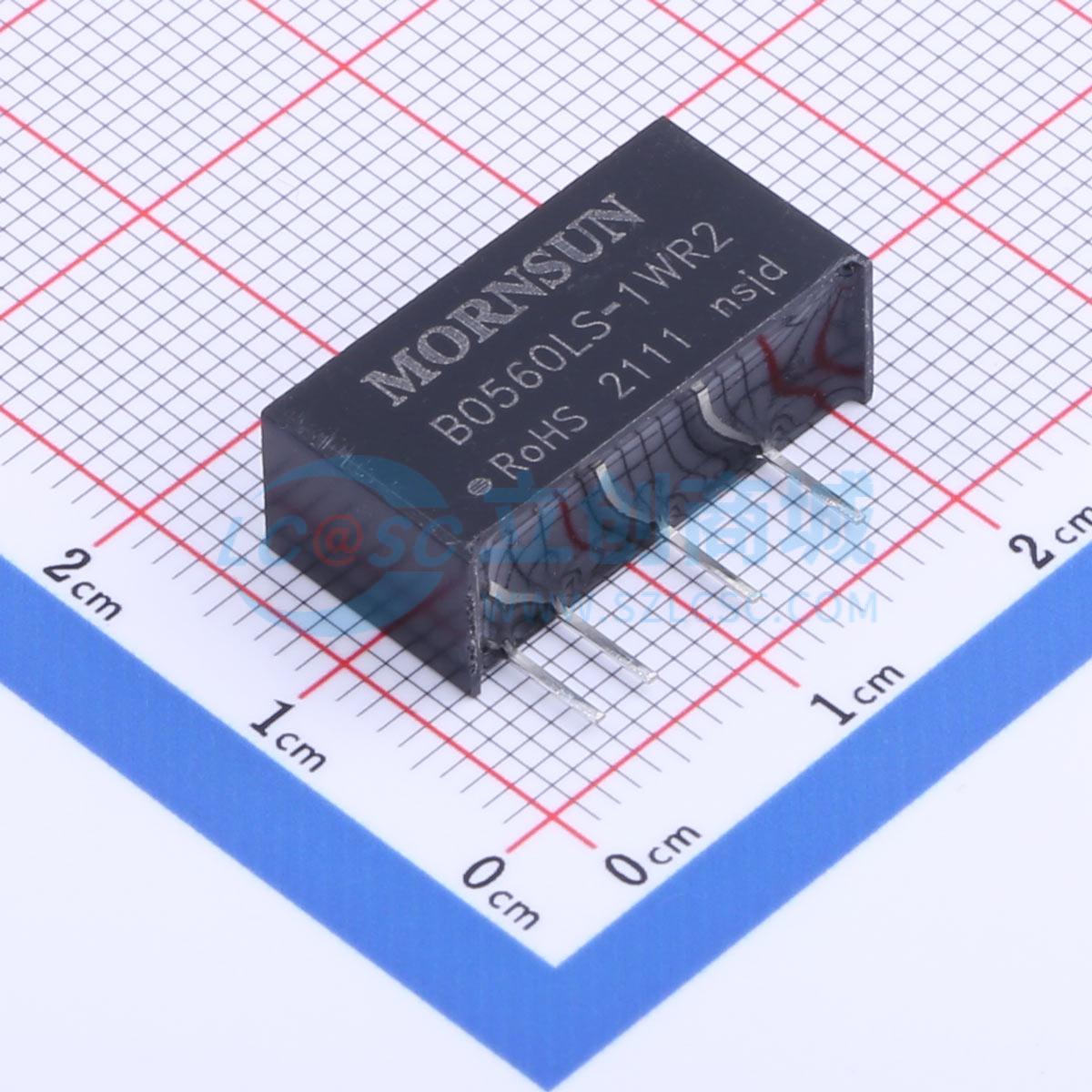

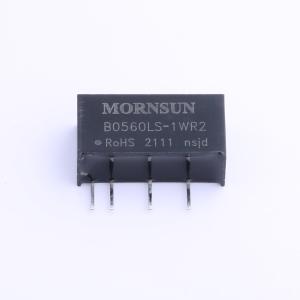

B0560LS-1WR2
DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1W，固定输入电压，隔离式非稳压单输出。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- B0560LS-1WR2
- 商品编号
- C2757498
- 商品封装
- SIP,19.7x7.1mm
- 包装方式
- 管装
- 商品毛重
- 3.442克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 4.5V~5.5V | |
| 转换效率 | 77% | |
| 输出电压(Vout) | 60V | |
| 输出电流(最大值) | 17mA | |
| 最大容性负载 | 10uF | |
| 特性 | 短路保护 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 200kHz | |
| 静态电流(Iq) | 260mA | |
| 纹波噪声 | 60mVp-p | |
| 长度 | 19.65mm | |
| 宽度 | 7.05mm | |
| 高度 | 10.16mm |
商品特性
- 1W，定电压输入，隔离非稳压单路输出
- 专利保护RoHS
- 工作温度范围: -40°C~+85°C
- 高功率密度
- 小型SIP封装
- 隔离电压1500VDC
- 满足汽车电子标准的EMC特性要求
- 无需外加元件
- 国际标准引脚方式
应用领域
- 纯数字电路
- 一般低频模拟电路
- 数据交换电路
- 电池管理系统（BMS）均衡控制方案供电
