温馨提醒：图片仅供参考，商品以实物为准

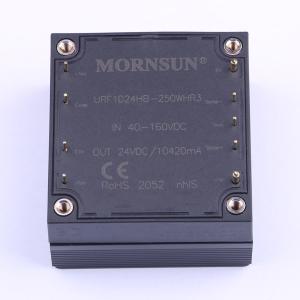

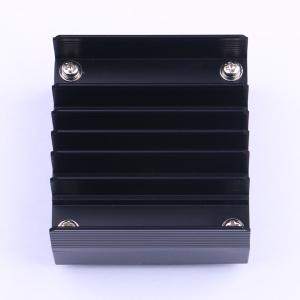

URF1D24HB-250WHR3
电源模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：超宽输入电压范围：40-160VDC。高效率达90%。加强绝缘，I/O隔离测试电压3kVAC。工作环境温度范围 -40℃至 +105℃。输入欠压保护、输出过压、过流、短路保护、过温保护。行业标准，1/2砖封装和引脚输出。应用：集中照明。空调
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- URF1D24HB-250WHR3
- 商品编号
- C2757479
- 商品封装
- DIP,62x58mm
- 包装方式
- 托盘
- 商品毛重
- 186.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出功率 | 250W | |
| 工作电压(Vin) | 40V~160V | |
| 转换效率 | 90% | |
| 输出电压(Vout) | 24V | |
| 输出电流(最大值) | 10.42A | |
| 最大容性负载 | 4000uF | |
| 隔离电压(Vrms) | 3kV |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 欠压保护；过流保护；短路保护；过压保护；过热保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 260kHz | |
| 纹波噪声 | 120mVp-p | |
| 长度 | 62mm | |
| 宽度 | 58mm | |
| 高度 | 31.8mm |
商品概述
URF1D_HB-250(H)WR3系列是为铁路电源领域设计的一款高性能的产品，输出功率可达250W，无最小负载要求，拥有40 - 160VDC宽电压输入，允许工作温度高达705°，具有输入欠压保护、输出过压保护、短路保护、输出过流保护、过温保护、远程遥控及补偿、输出电压调节等功能，满足EN50155铁路标准。广泛运用于车载集中式照明、空调及相关车载设备中。
商品特性
- 4:1输入电压范围: 40V - 160VDC
- 效率高达90%
- 加强绝缘，隔离电压3000VAC
- 工作温度： -40°C to +105°C
- 输入欠压保护，输出过压保护、过流保护、短路保护，过温保护
- 国际标准1/2砖
- 满足EN50155标准
应用领域
- 车载集中式照明
- 空调及相关车载设备
