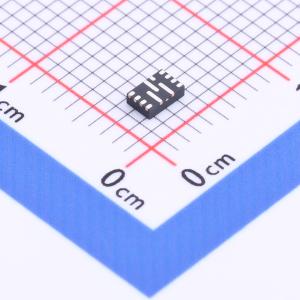

温馨提醒：图片仅供参考，商品以实物为准
SCT2250FPAR
18V 输入、5A 输出的高效同步降压 DC-DC 转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SCT2250 是一款高效率的同步降压 DC-DC 转换器,输入电压范围为 4.5V 至 18V,输出电压范围为 0.6V 至 7V,最大连续输出电流为 5A。该设备采用常开时间控制模式,提供快速瞬态响应和易于环路稳定。开关频率可选为 400kHz、800kHz 和 1.2MHz,以优化滤波器尺寸和输出电压纹波。设备提供多种保护功能,包括过流保护、欠压保护和热关断保护。
- 品牌名称
- SCT(芯洲科技)
- 商品型号
- SCT2250FPAR
- 商品编号
- C2693816
- 商品封装
- QFN-12(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.114克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | 600mV~7V | |
| 输出电流 | 5A | |
| 开关频率 | 400kHz~1.2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 140uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SCT2250是一款高效同步降压DC-DC转换器，输入电压范围为4.5V - 18V，输出电压可调至低至0.6V。它采用节省空间的2mmx3mm QFN封装，可提供连续5A输出电流。该器件完全集成了导通电阻为42mΩ/17mΩ的高端和低端功率MOSFET，以最大限度地降低传导损耗。 SCT2250采用恒定导通时间（COT）控制，可提供快速瞬态响应并易于实现环路稳定。开关时钟频率可从400KHz、800KHz和1.2MHz中选择，以优化滤波器尺寸和输出电压纹波。该器件具备软启动功能，可防止输出电压斜坡启动期间的浪涌电流。电源正常信号通过开漏输出，表示输出电压处于稳压范围内。 SCT2250设有MODE引脚，可选择脉冲频率调制（PFM）工作模式以实现轻载节能，或选择超声模式（USM）以在轻载或空载条件下将开关频率保持在可听频率范围之上，或选择强制脉冲宽度调制（PWM）以实现更小的输出纹波。 全面保护功能包括过流保护、欠压保护和热关断。 该转换器所需的外部元件数量最少，采用12引脚（2mmx3mm）QFN封装。
商品特性
- 4.5V - 18V宽输入电压范围
- 0.6V - 7V输出电压范围
- 5A连续输出电流
- 集成42mΩ/17mΩ高端/低端功率MOSFET
- 固定1ms软启动时间
- 可选400KHz、800KHz和1.2MHz开关频率
- 可选PFM和USM工作模式
- 逐周期电流限制
- 输出过压保护
- 过温保护
- 12引脚2mmx3mm QFN封装
应用领域
- 高端数字电视
- 机顶盒、XDSL调制解调器、个人视频录像机
- 服务器、云计算、存储设备
- 电信与网络、小基站、负载点（POL）
- 工业电脑、工厂自动化
