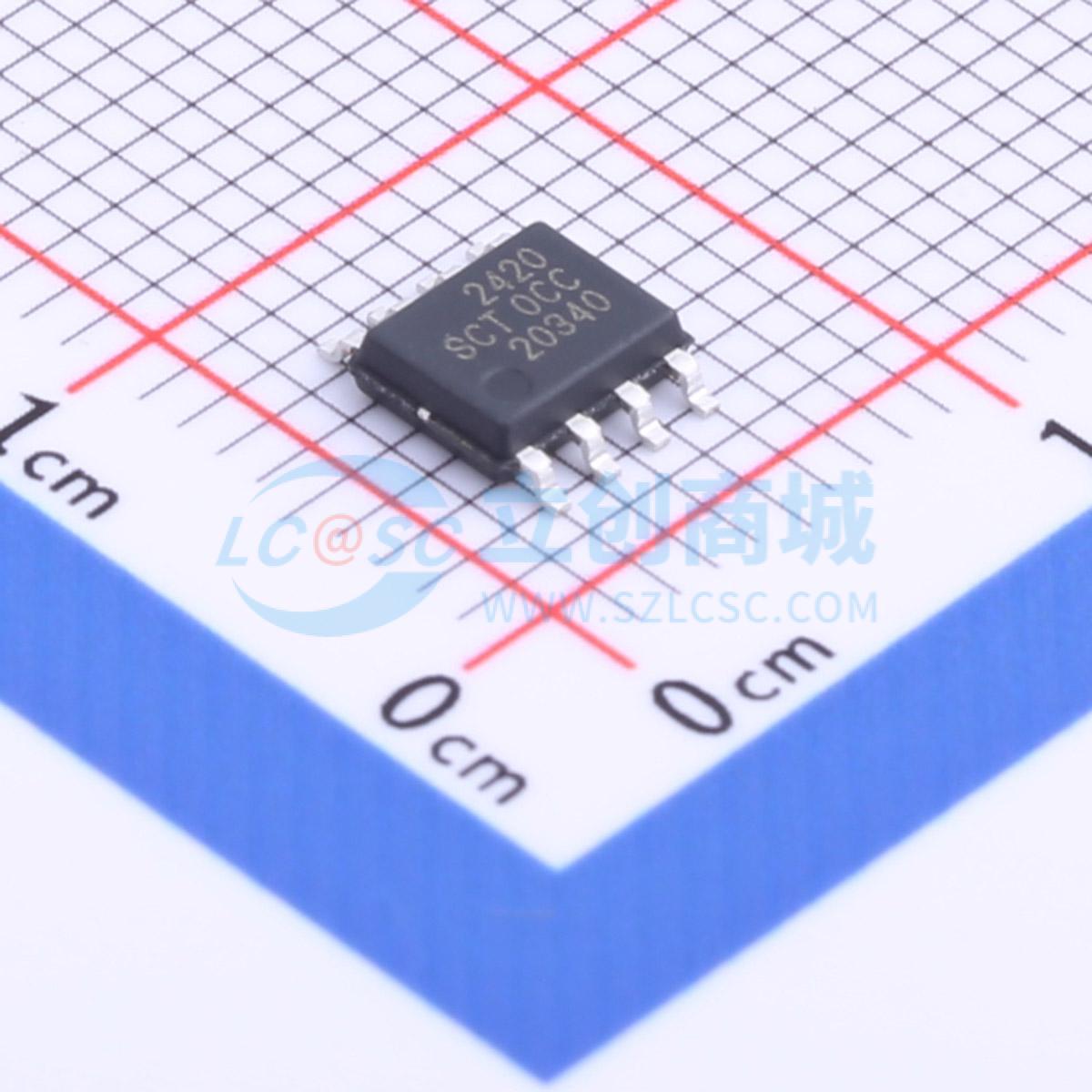

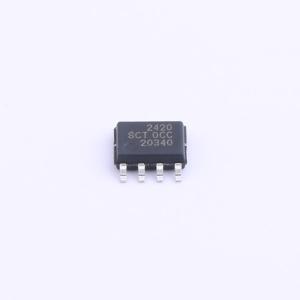

温馨提醒：图片仅供参考，商品以实物为准

SCT2420STER

3.8V-40V宽输入电压2A高效同步降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SCT2420是一款2A的同步降压DC-DC转换器,支持3.8V至40V的宽输入电压范围。它集成了160mΩ高侧MOSFET和80mΩ低侧MOSFET,支持脉冲跳跃模式（PSM）,具有25μA的低静态电流。该转换器支持100kHz至2.2MHz的可编程开关频率,具备频率扩展谱（FSS）功能以减少EMI。此外,还具有过压保护、过温保护和输入欠压锁定保护功能。
品牌名称: SCT(芯洲科技)
商品型号: SCT2420STER
商品编号: C2693820
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.193克(g)

商品参数

商品概述

SCT2420是一款2A同步降压转换器，输入电压范围宽，为3.8V至40V，集成了一个160mΩ的高端MOSFET和一个80mΩ的低端MOSFET。SCT2420采用峰值电流模式控制，支持脉冲跳跃调制（PSM），典型静态电流低至25uA，有助于转换器在轻载或待机条件下实现高效率。 SCT2420可通过外部电阻将开关频率编程为100kHz至2.2MHz，可灵活优化效率或外部元件尺寸。该转换器支持外部时钟同步，频率范围为100kHz至2.2MHz。SCT2420允许从高输入电压到低输出电压的电源转换，高端MOSFET的最小导通时间为100ns。 SCT2420是一款电磁干扰（EMI）友好型降压转换器，采用了优化设计以降低EMI。SCT2420具有扩频调制（FSS）功能，开关频率抖动范围为±6%，调制率为开关频率的1/512，可降低传导EMI。 SCT2420提供逐周期电流限制和打嗝式过流保护、热关断保护、输出过压保护和输入欠压保护。该器件采用8引脚热增强型SOP - 8封装。

商品特性

宽输入范围：3.8V - 40V
高达2A的连续输出电流
0.8V ±1%反馈参考电压
集成160mΩ高端和80mΩ低端功率MOSFET
睡眠模式下静态电流为25uA的脉冲跳跃模式（PSM）
最小导通时间100ns
2ms内部软启动时间
可调频率100kHz至2.2MHz
外部时钟同步
用于降低EMI的扩频调制（FSS）
可编程输入电压的精确使能阈值
欠压锁定保护（UVLO）阈值和迟滞
低压差模式操作
可派生反相电压调节器
过压和过温保护
采用ESOP - 8封装

应用领域

电池组供电系统 - 无绳电动工具、无绳家用电器、GPS跟踪器
点烟器适配器、充电器
LCD显示器
USB Type - C电源传输、USB充电
工业和医疗分布式电源
光通信和网络系统
汽车系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.8V~40V
	输出电压	800mV~40V
	输出电流	2A
	开关频率	100kHz~2.2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	25uA
	开关管(内置/外置)	内置
	输出类型	可调
