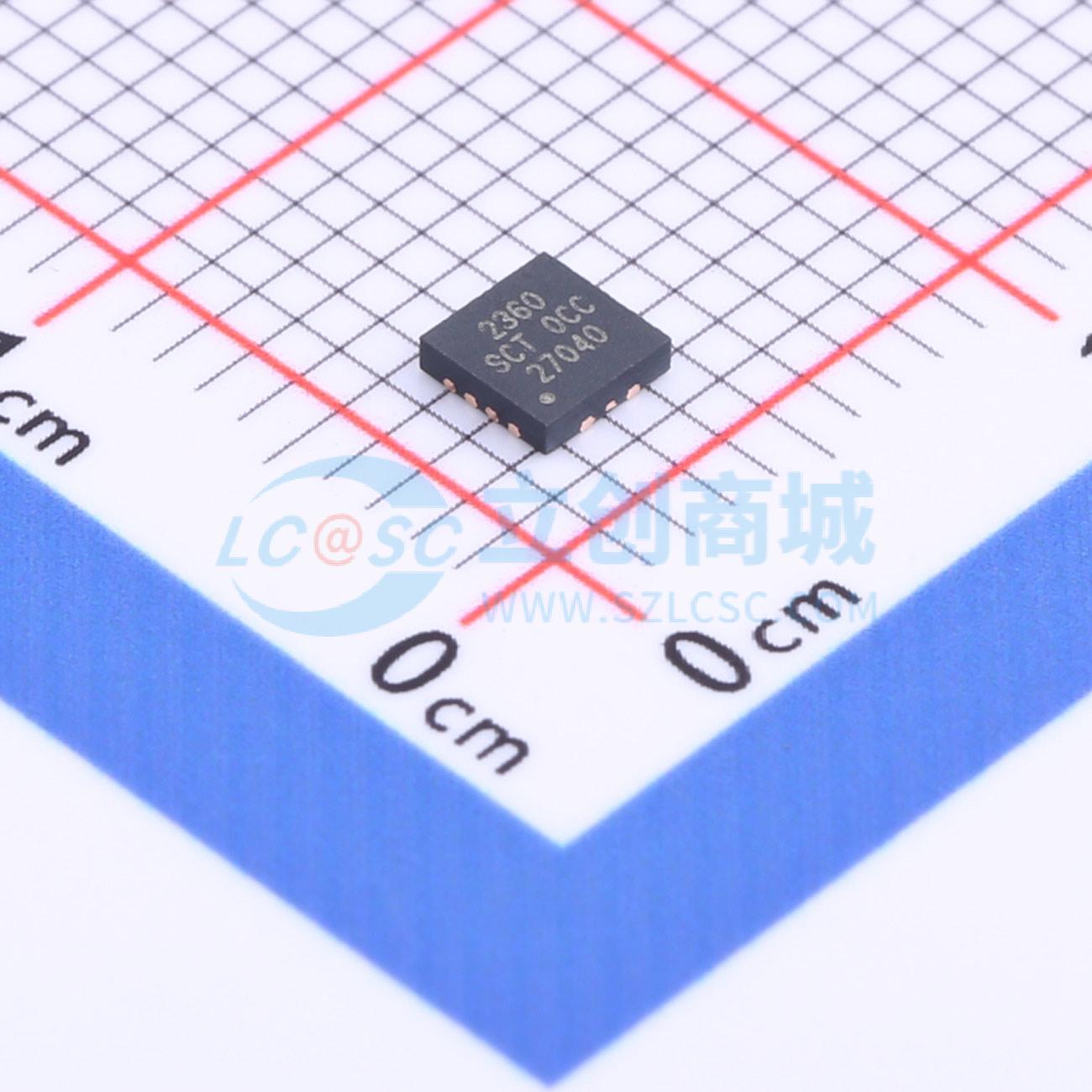

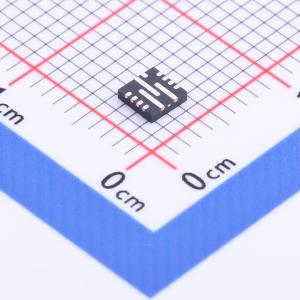

温馨提醒：图片仅供参考，商品以实物为准
SCT2360FPBR
4V-28V输入，6A同步降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SCT2360是一款高效同步降压6A DC-DC转换器,支持4V-28V输入电压范围,输出电压范围为0.6V-14V,连续输出电流为6A。集成高侧和低侧功率MOSFET,具有36mΩ/16mΩ导通电阻。支持400KHz、800KHz和1.2MHz开关频率选择,具备多种工作模式（PWM、PFM、USM）。提供过流保护、过温保护和欠压保护。
- 品牌名称
- SCT(芯洲科技)
- 商品型号
- SCT2360FPBR
- 商品编号
- C2693821
- 商品封装
- QFN-12(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.115克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~28V | |
| 输出电压 | 600mV~14V | |
| 输出电流 | 6A | |
| 开关频率 | 400kHz~1.2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 130uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SCT2360是一款高效同步降压6A DC-DC转换器，输入电压范围为4V - 28V，输出电压可调至低至0.6V。该器件完全集成了导通电阻为36mΩ/16mΩ的高端和低端功率MOSFET，以最大限度地降低传导损耗。 SCT2360采用恒定导通时间（COT）控制，可提供快速瞬态响应并易于实现环路稳定。开关时钟频率可从400KHz、800KHz和1.2MHz中选择，以优化滤波器尺寸和输出电压纹波。该器件提供固定的1ms软启动功能，以防止在输出电压斜坡启动期间产生浪涌电流。具有开漏输出的电源正常信号表示输出电压处于稳压范围内。 SCT2360设有MODE引脚，可选择脉冲频率调制（PFM）工作模式以实现轻载节能，或选择超声模式（USM）以在轻载或空载条件下使开关频率保持在可听频率范围之上，或选择PWM模式以实现小输出纹波。 全面保护功能包括过流保护、欠压保护和热关断。 该转换器所需的外部元件数量最少，采用QFN - 12（3mmx3mm）封装。
商品特性
- 4V - 28V宽输入电压范围
- 0.6V - 14V输出电压范围
- 6A连续输出电流
- 集成高端/低端功率MOSFET，导通电阻为36mΩ/16mΩ
- 固定1ms软启动时间
- 可选400KHz、800KHz、1.2MHz开关频率
- 可选PWM、PFM和USM工作模式
- 逐周期电流限制
- 输出过压保护
- 过温保护
- 采用QFN 12引脚3mmx3mm封装
应用领域
- 汽车
- 数字电视、显示器/LCD显示屏
- 打印机、充电站
- 工业电脑
