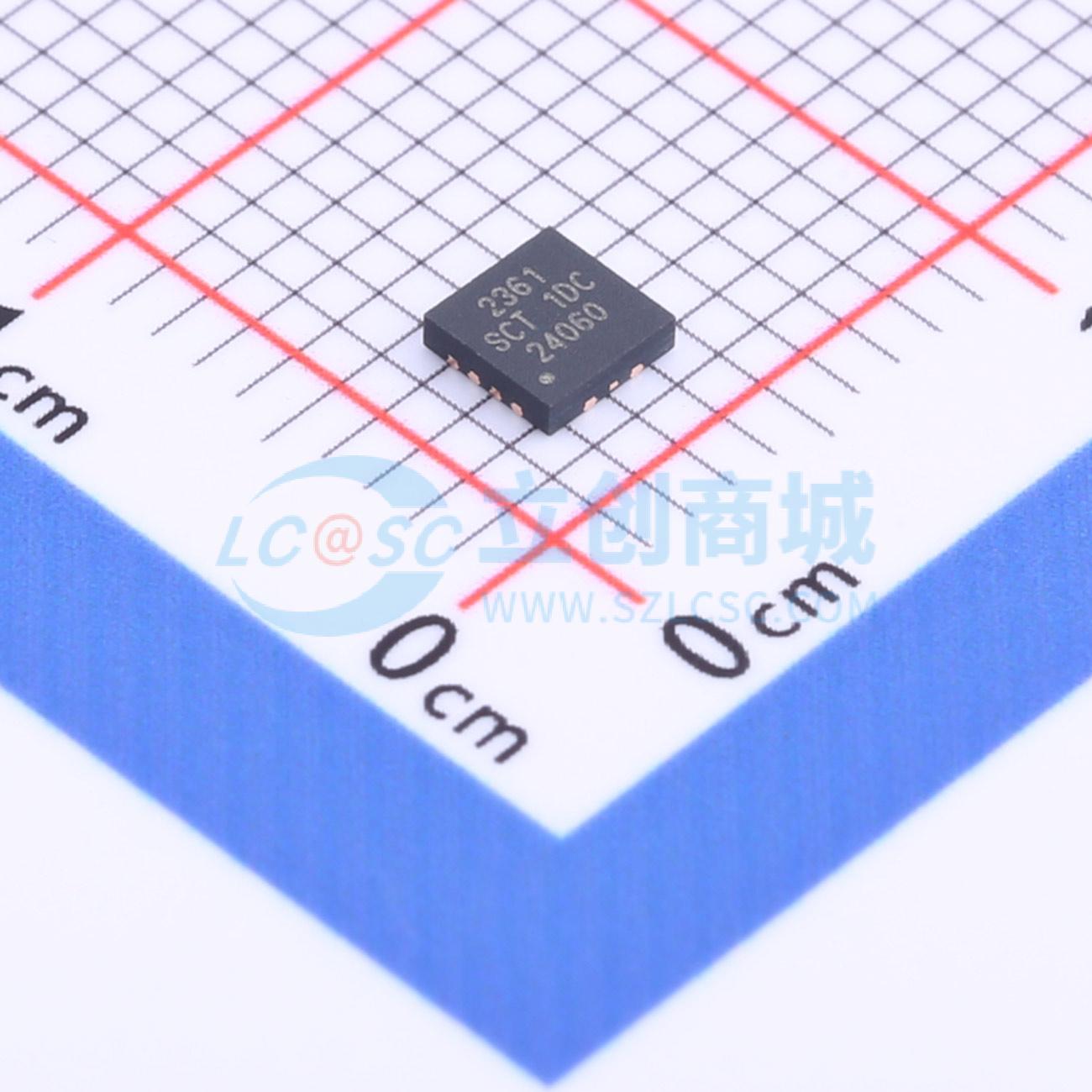

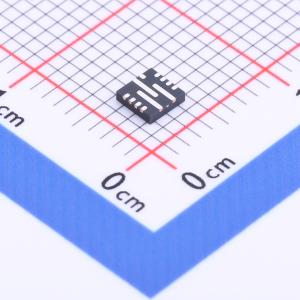

温馨提醒：图片仅供参考，商品以实物为准
SCT2361FPBR
4V-28V输入，6A同步降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SCT2361是一款高效率的同步降压DC-DC转换器,集成了3.3V、150mA的LDO。该器件支持4V-28V的宽输入电压范围,可调节输出电压范围为0.6V-5.5V,最大连续输出电流为6A。内置高侧和低侧MOSFET,具有固定1ms软启动时间和400kHz的开关频率。该器件还具有多种工作模式,包括PWM、PFM和USM模式,以及全面的保护功能。
- 品牌名称
- SCT(芯洲科技)
- 商品型号
- SCT2361FPBR
- 商品编号
- C2693822
- 商品封装
- QFN-12(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.117克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~28V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 6A | |
| 开关频率 | 400kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 135uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SCT2361是一款高效同步降压DC-DC转换器，集成了一个3.3V、150mA的LDO。SCT2361的输入电压范围宽达4V - 28V，输出电压可调至最低0.6V，可提供6A的连续输出电流。该器件完全集成了导通电阻为36mΩ/16mΩ的高端和低端功率MOSFET，以最大限度地降低传导损耗。集成的3.3V输出LDO电源在Vin和DC-DC转换器输出之间具有路径管理功能，以实现更低的功率损耗和更好的热性能。 SCT2361采用恒定导通时间（COT）控制，以提供快速的瞬态响应和易于实现的环路稳定性。该器件提供固定的1ms软启动功能，以防止在输出电压斜坡启动期间产生浪涌电流。 SCT2361设有MODE引脚，可选择脉冲频率调制（PFM）工作模式以实现轻载节能，或选择超声模式（USM）以在轻载或空载条件下将开关频率保持在可听频率范围之上，或选择PWM模式以实现小的输出纹波。 全面保护功能包括过流保护、欠压保护和热关断。 该转换器所需的外部元件数量最少，采用QFN - 12（3mmx3mm）封装。
商品特性
- 宽4V - 28V输入电压范围
- 0.6V - 5.5V输出电压范围
- 6A连续输出电流
- 集成高端/低端功率MOSFET，导通电阻为36mΩ/16mΩ
- 集成一个3.3V、150mA的LDO
- 固定1ms软启动时间
- 固定400KHz开关频率
- 可选PWM、PFM和USM工作模式
- 逐周期电流限制
- 输出过压保护
- 过温保护
- 采用QFN 12引脚3mmx3mm封装
应用领域
- 汽车
- 数字电视、显示器/LCD显示屏
- 打印机、充电站
- 工业电脑
