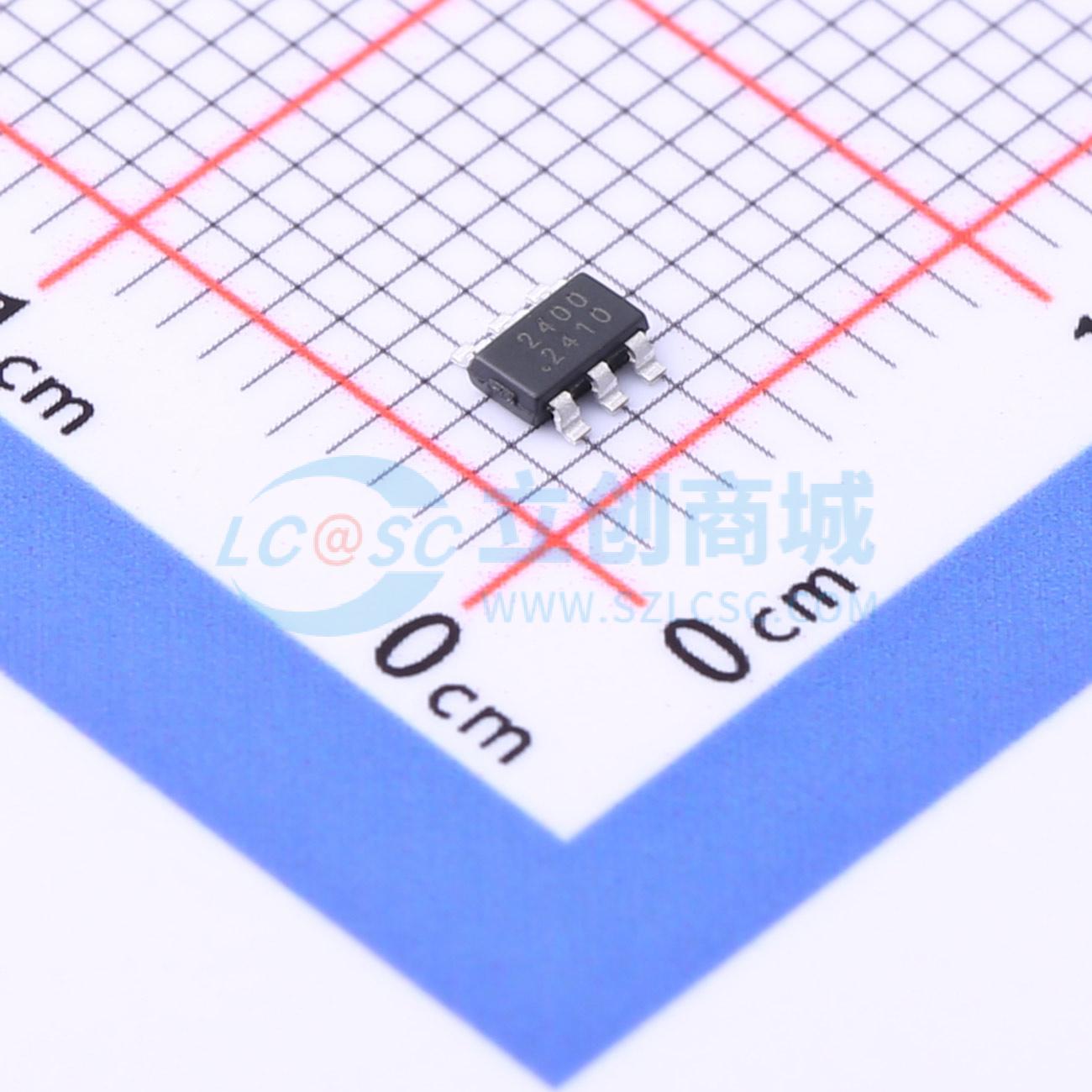

温馨提醒：图片仅供参考，商品以实物为准

SCT2400TVBR

4.5V-40V 输入，600mA 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SCT2400是一款高频率、宽输入电压范围（4.5V至40V）的同步降压转换器,最大连续输出电流为600mA。该器件集成了600mΩ高侧MOSFET和300mΩ低侧MOSFET,采用峰值电流模式控制,具有内置环路补偿,简化了使用。SCT2400支持脉冲跳跃模式（PSM）,在轻载条件下实现高效率。此外,该器件还具有过温保护、输入欠压保护和周期限流等功能。
品牌名称: SCT(芯洲科技)
商品型号: SCT2400TVBR
商品编号: C2693819
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.048克(g)

商品参数

商品概述

一款高频同步降压转换器，连续输出电流高达600mA。其输入电压范围宽，为4.5V至40V，集成了一个600mΩ的高端MOSFET和一个300mΩ的低端MOSFET。采用峰值电流模式控制，并内置环路补偿，使芯片易于使用。它具有2MHz的固定开关频率，可将片外无源元件尺寸降至最小，并在输出为12V时将输出纹波降至输出电压的0.1%以下。高端MOSFET的最小导通时间为80ns，允许从高输入电压到低输出电压的电源转换。它支持脉冲跳跃调制（PSM），典型静态电流低至90uA。在10mA轻载条件下，电源效率可达85%。它提供逐周期电流限制、热关断保护和输入欠压保护。该器件采用6引脚小外形TSOT23-6封装。

商品特性

宽输入范围：4.5V - 40V
高达600mA的连续输出电流
12V输出时输出纹波小于0.1%
0.81V ±2.5%反馈参考电压
集成600mΩ高端和300mΩ低端功率MOSFET
2MHz固定频率
轻载时采用脉冲跳跃模式（PSM）
睡眠模式下静态电流为90uA
最小导通时间80ns
1ms内部软启动时间
过温保护
采用TSOT23-6封装

应用领域

工业24V分布式电源总线
功率计
电梯、PLC、伺服系统
自动控制
汽车

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交99单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~40V
	输出电流	600mA
	开关频率	2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	90uA
	开关管(内置/外置)	内置
	输出类型	可调
