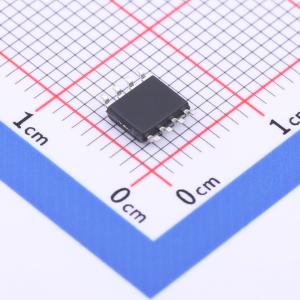

温馨提醒：图片仅供参考，商品以实物为准
WS3085N
WS3085N 极性自适应、15kV ESD保护、失效保护、摆率限制 RS-485/RS-422 收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- WS3085N 是一款5V、半双工、具有自适应总线极性和±15kV ESD保护的RS-485/RS-422收发器电路，内部包含一路驱动器和一路接收器。
- 品牌名称
- NJGW(南京国微)
- 商品型号
- WS3085N
- 商品编号
- C2691415
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.243克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 5V | |
| 数据速率 | 500Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 600uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；热关断保护；使能关断；过流保护；低功耗模式 |
商品概述
WS3085N是5V、半双工、具有自适应总线极性、±15kV ESD保护的RS - 485/RS - 422收发器电路，内部包含一路驱动器、一路接收器以及总线极性自适应电路。它具有增强的摆率限制，有助于降低输出EMI以及不匹配的终端连接引起的反射，实现500kbps的无误码数据传输。芯片接收器输入阻抗为1/8单位负载，允许多达256个收发器挂接在总线上实现半双工通信。所有驱动器输出提供±15kV人体模式ESD保护，采用8脚SO封装，工作于 - 40°C至 + 125°C温度范围。WS3085N最大通讯速率为500Kbps，最小通讯速率为50bps。
商品特性
- 5V电源电压
- 自适应总线极性
- 增强摆率限制有助于降低输出EMI以及不匹配的终端连接引起的反射，实现500kbps的无误码数据传输
- 通信端口提供±15kV人体模式ESD保护
- Fail - safe功能
- 具有1/8单位负载，多达256个收发器可挂接在同一总线上
- 采用8脚SO封装
应用领域
- 隔离型RS - 485接口
- 电表
- 工业控制
- 工业电机驱动
- 自动HVAC系统
