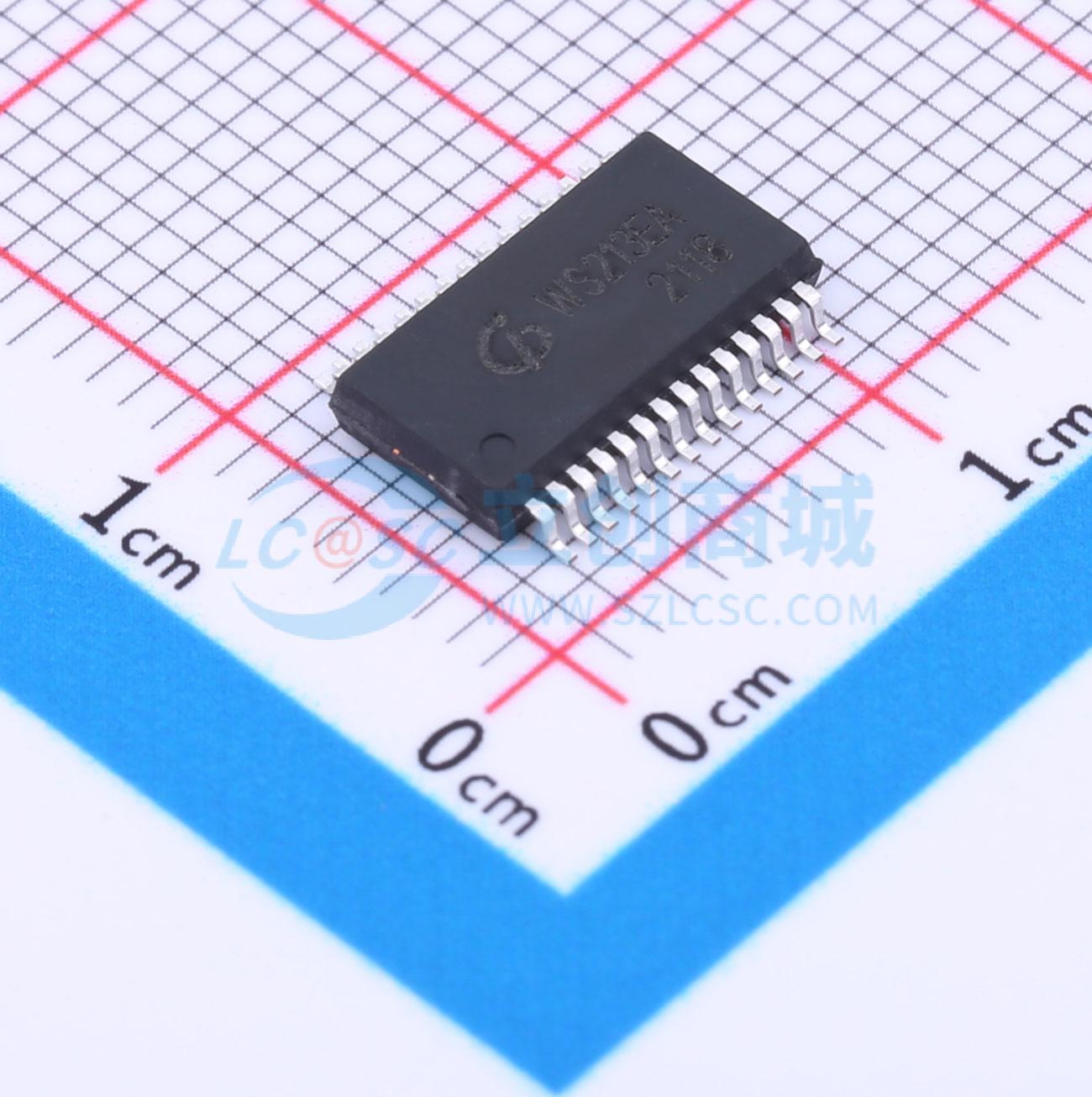

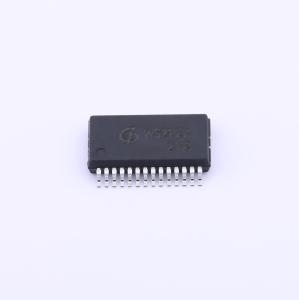

WS213EA
WS213E RS232通讯接口芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- WS213E产品是采用5V供电的满足EIA/TIA-232和V.28/V.24通信协议的接口芯片，满足低功耗要求。内部包括四个驱动器、五个接收器和专用开关电容稳压转换器。这些器件能够在5V电源条件下工作，保证数据传输速率1Mbit/s，所有RS232I/O引脚的静电放电（ESD）保护均超过EN61000-4-2标准下的±15kV空气放电和±8kV接触放电。
- 品牌名称
- NJGW(南京国微)
- 商品型号
- WS213EA
- 商品编号
- C2691427
- 商品封装
- SSOP-28
- 包装方式
- 编带
- 商品毛重
- 0.51克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 4 | |
| 接收器数 | 5 | |
| 数据速率 | 250Kbps | |
| 工作电压 | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 静电保护 | ±15kV | |
| 有无电荷泵 | 有 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 3mA | |
| 功能特性 | 唤醒功能 |
商品概述
WS213E产品是采用5V供电的满足EIA/TIA - 232和V.28/V.24通信协议的接口芯片，满足低功耗要求。内部包括四个驱动器、五个接收器和专用开关电容稳压转换器。这些器件能够在5V电源条件下工作，保证数据传输速率1Mbit/s，所有RS232 I/O引脚的静电放电(ESD)保护均超过EN61000 - 4 - 2标准下的±15kV空气放电和±8kV接触放电。专用开关电容电压转换器由内部稳压振荡器、两相时钟周期、稳压MOS开关、快速开关二极管和开关电容组成，开关电容双向电流发生器效率超70%，能为芯片提供平衡的双极电压供应。RS232收发器内置瞬态电压抑制电路，无需外部ESD电路即可满足相关ESD测试标准。
商品特性
- WS213E在5V供电时，满足EIA/TIA - 232F和CCITT V.28/V.24协议的通信要求
- 低静态工作电流：典型值3mA，最大值8mA
- 低关断电流：典型值1uA，最大值10uA
- 保证250Kbps数据传输速率
- 专用开关电容电压转换器
- 关断模式下唤醒特性
- 接收器三态输出
- RS232 I/O的ESD防护：±15kV人体模型(HBM)、±15kV EN61000 - 4 - 2空气间隙放电、±8kV EN61000 - 4 - 2接触放电
应用领域
- 电池供电设备和手持设备
- 笔记本和掌上电脑
- 蜂窝电话数据线缆
- 终端适配器和POS终端
- 调制解调器
