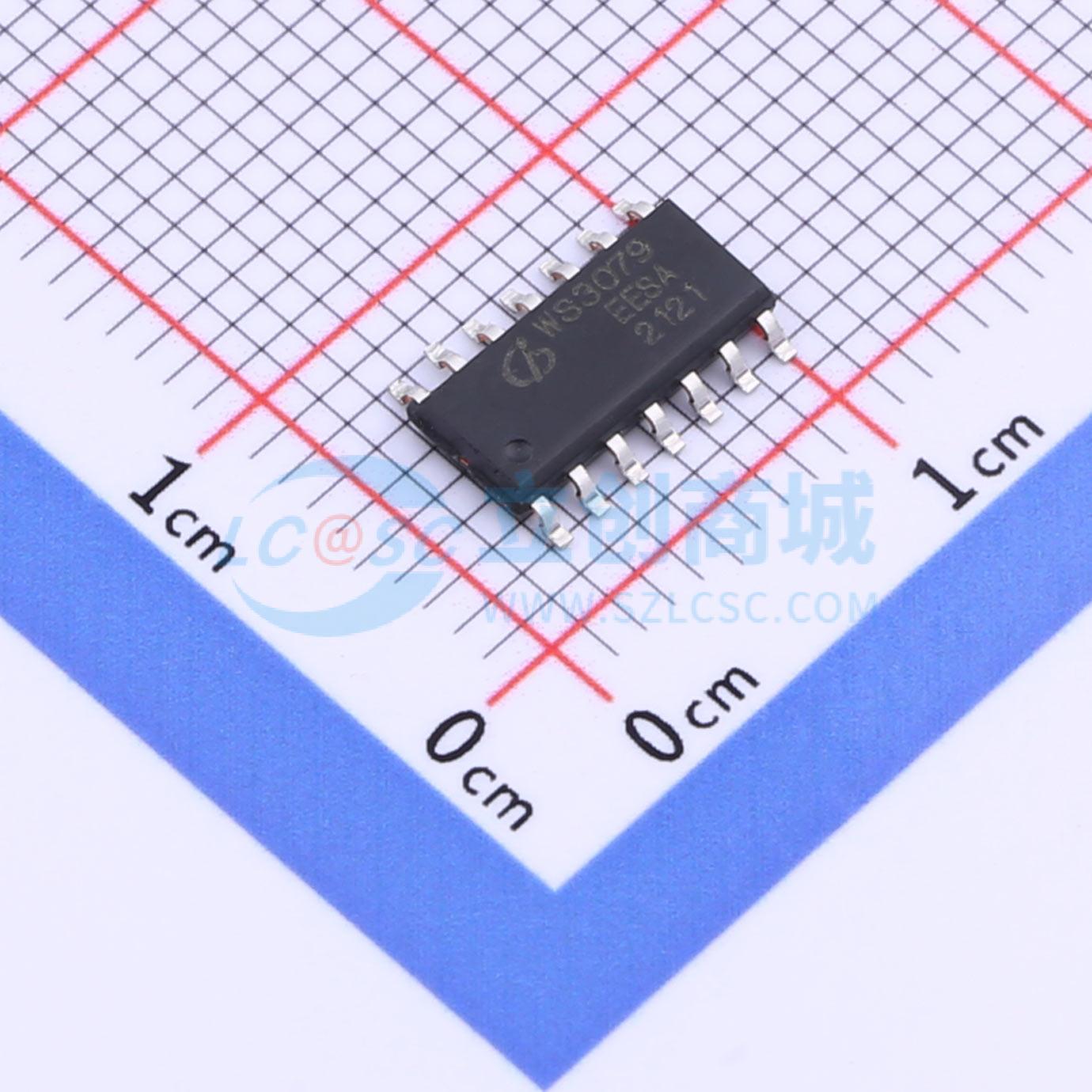

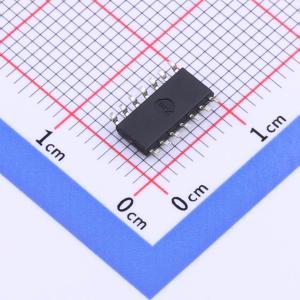

温馨提醒：图片仅供参考，商品以实物为准
WS3079
WS3079 3.3V/5V, 全双工, ±15kV ESD保护, RS-422收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- WS3079是一款3.3V/5V全双工RS-422收发器，具有±15kV ESD保护和可编程传输速率。
- 品牌名称
- NJGW(南京国微)
- 商品型号
- WS3079
- 商品编号
- C2691440
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.575克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3.3V~5.25V | |
| 数据速率 | 16Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 1.5mA | |
| 通讯模式 | 全双工；半双工 | |
| 功能特性 | Tx/Rx启用；热关断保护；使能关断；过流保护；低功耗模式 |
商品概述
WS3079是兼容3.3V/5V工作电压的RS-485/RS-422收发器电路，内部包含一路驱动器和一路接收器。总线具有故障保护功能，当接收器输入开路或者短路时，可保证接收器输出为高电平状态；若终端总线上所有驱动器都被禁用（高阻抗），接收器也输出为高电平状态。该电路可工作于半双工或全双工模式，具有独立可编程的引脚来控制接收器和驱动器的输出相位。接收器输入阻抗为1/8单位负载，允许多达256个收发器挂接在总线上。所有驱动器输出提供±15kV人体模式ESD保护，采用14脚SO封装，工作于-40°C至+125°C温度范围。
商品特性
- 3.3V/5V电源电压
- 可编程速率的无误码数据传输
- 通信端口提供±15kV人体模式ESD保护
- 故障保护功能
- 可选择的全/半双工模式
- 可编程的相位控制，用于纠正通讯总线反向
- 具有1/8单位负载，多达256个收发器可挂接在同一总线上
- 采用14脚SO封装
应用领域
- 照明系统
- 电表
- 工业控制
- 工业电机驱动
- 自动HVAC系统
