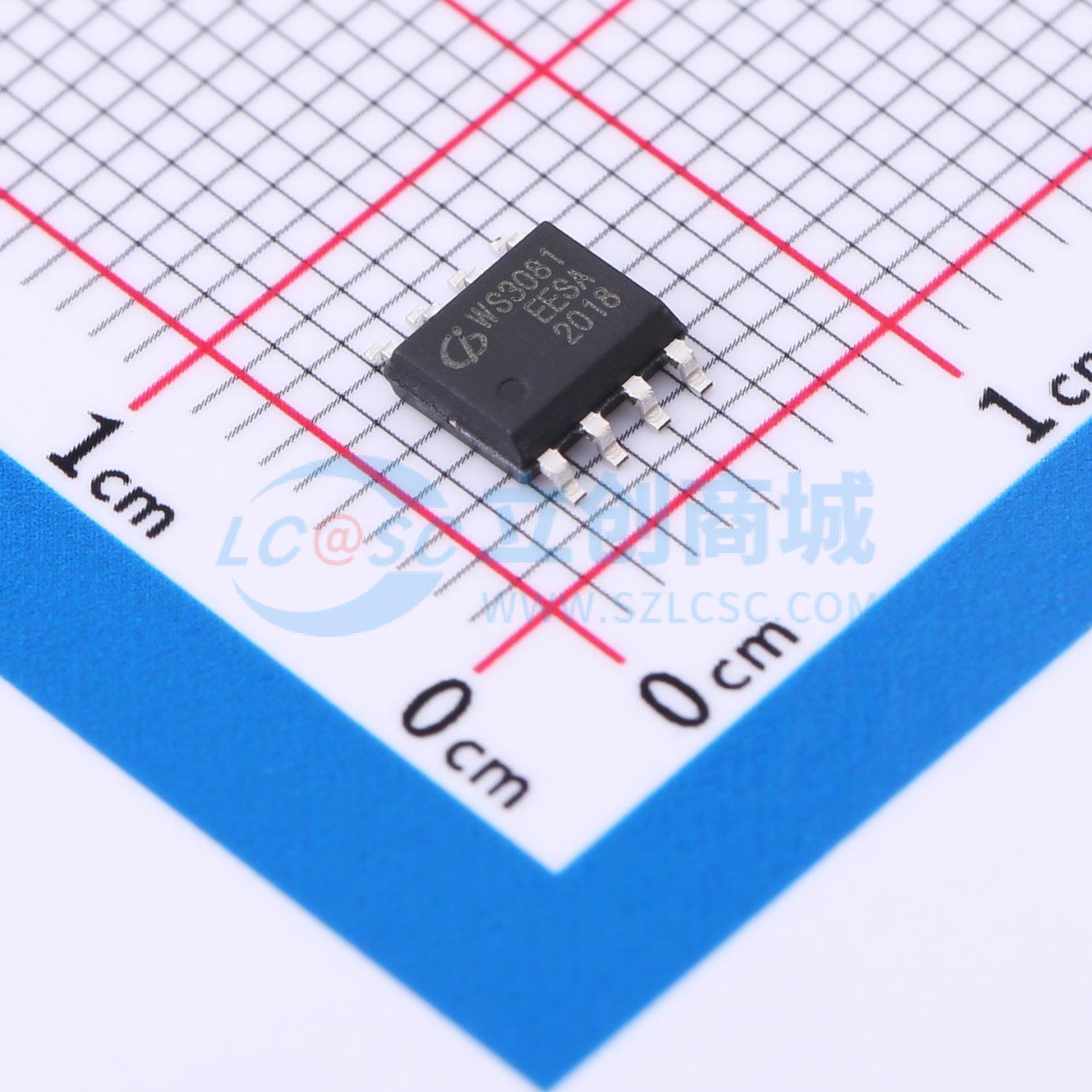

温馨提醒：图片仅供参考，商品以实物为准
WS3081
WS3081 3.3V/5V 16Mbps 半双工收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- WS3081是一款3.3V/5V，半双工，16Mbps的收发器，具有一个驱动器和一个接收器。
- 品牌名称
- NJGW(南京国微)
- 商品型号
- WS3081
- 商品编号
- C2691428
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.274克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3.3V~5.25V | |
| 数据速率 | 16Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 300uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；热关断保护；使能关断；过流保护；低功耗模式 |
商品概述
WS3081是3.3V/5V、半双工、±15kV ESD保护的RS - 485/RS - 422收发器电路，内部包含一路驱动器和一路接收器，最高可实现16Mbps的无误码数据传输。芯片接收器输入阻抗为1/8单位负载，工作电流低至150uA，允许多达256个收发器挂接在总线上实现半双工通信。所有驱动器输出提供±15kV人体模式ESD保护，采用8脚SO封装，工作于 - 40°C至 + 85°C温度范围。
商品特性
- 3.3V/5V电源电压
- 最高实现16Mbps的无误码数据传输
- 通信端口提供±15kV人体模式ESD保护
- 150uA工作电流，具备Fail - safe功能
- 具有1/8单位负载，多达256个收发器可挂接在同一总线上
- 采用8脚SO封装
应用领域
- 隔离型RS - 485接口
- 电表
- 工业控制
- 工业电机驱动
- 自动HVAC系统
