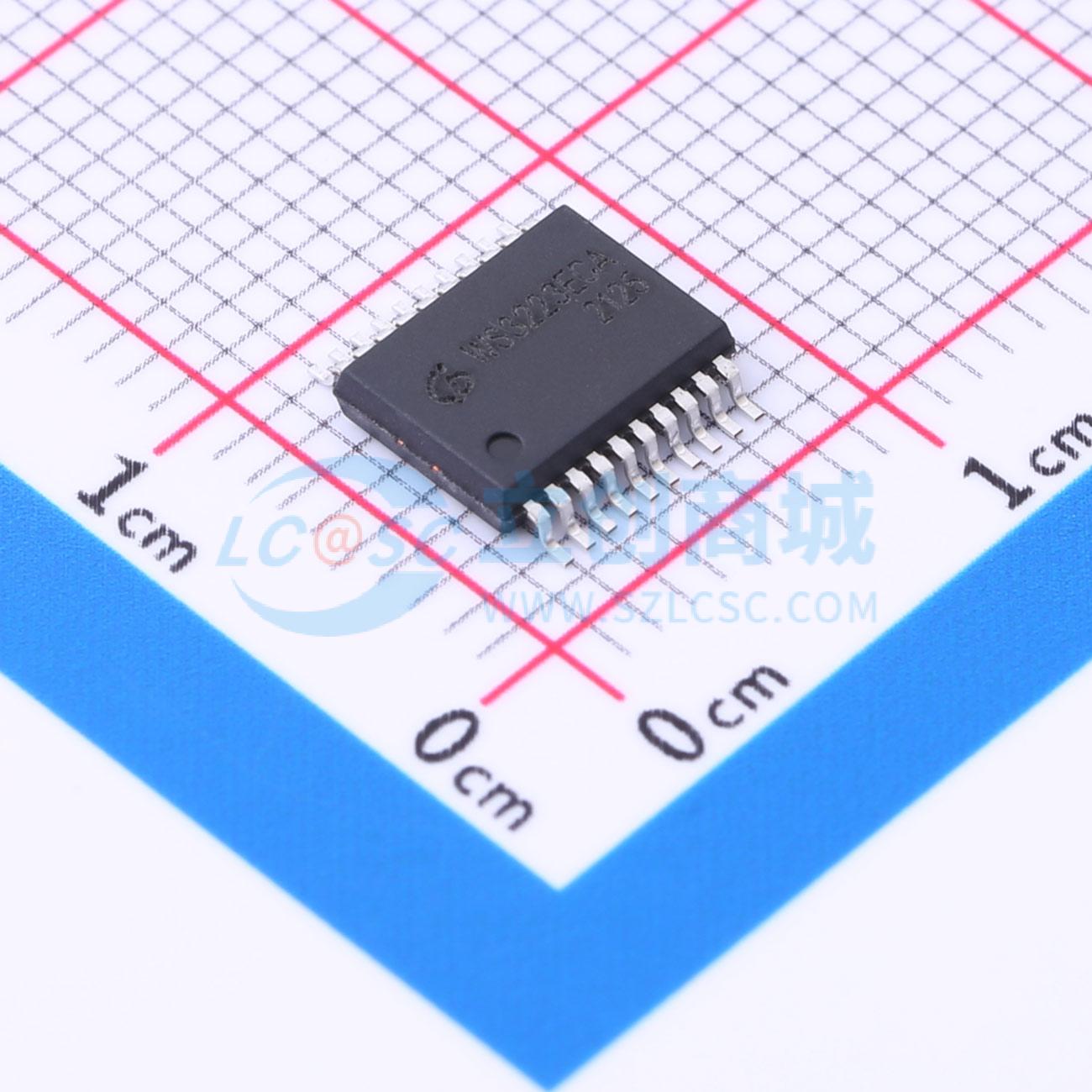

温馨提醒：图片仅供参考，商品以实物为准
WS3223ECA
WS3223E v1.1 RS232通讯接口芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 南京国博电子股份有限公司研制的WS3223E系列是采用3V供电的满足EIA/TIA-232和CCITT V.28/V.24通信要求的接口芯片，符合低功耗要求。内部包括两个驱动器、两个接收器和专用的开关电容稳压转换器。
- 品牌名称
- NJGW(南京国微)
- 商品型号
- WS3223ECA
- 商品编号
- C2691425
- 商品封装
- SSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.935克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 | |
| 数据速率 | 250Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5.25V | |
| 静电保护 | ±15kV | |
| 有无电荷泵 | 有 | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流 | 0.5mA |
商品概述
WS3223E系列是采用3V供电的接口芯片，满足EIA/TIA - 232和CCITT V.28/V.24通信要求，符合低功耗要求。内部包括两个驱动器、两个接收器和专用的开关电容稳压转换器。能在3V至3.6V电源条件下工作，保证数据传输速率为250kbit/s，所有RS232 I/O引脚的静电放电(ESD)保护均超过EN61000 - 4 - 2标准下的±15kV空气放电和±8kV接触放电。具有XPWRSAVE (专利申请中)专有功能，当RS - 232电缆从主机接口断开或连接的外围设备关闭时，XPWRSAVE可自动关闭芯片内部的稳压转换器和驱动器电路。
商品特性
- WS3223E在3.3V供电时，满足EIA/TIA - 232F和CCITT V.28/V.24协议的通信要求
- 低静态工作电流：典型值0.5mA，最大值1mA
- 低关断电流：典型值1μA，最大值10μA
- 保证250Kbps数据传输速率
- 专用开关电容电压转换器
- RS232 I/O的ESD防护：±15kV人体模型(HBM)、±15kV EN61000 - 4 - 2空气间隙放电、±8kV EN61000 - 4 - 2接触放电
应用领域
- 电池供电设备和手持设备
- 笔记本和掌上电脑
- 蜂窝电话数据线缆
- 终端适配器和POS终端
- 调制解调器
