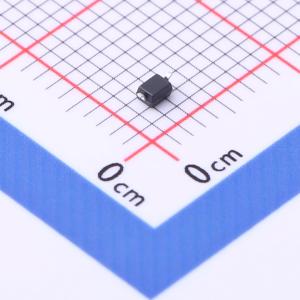

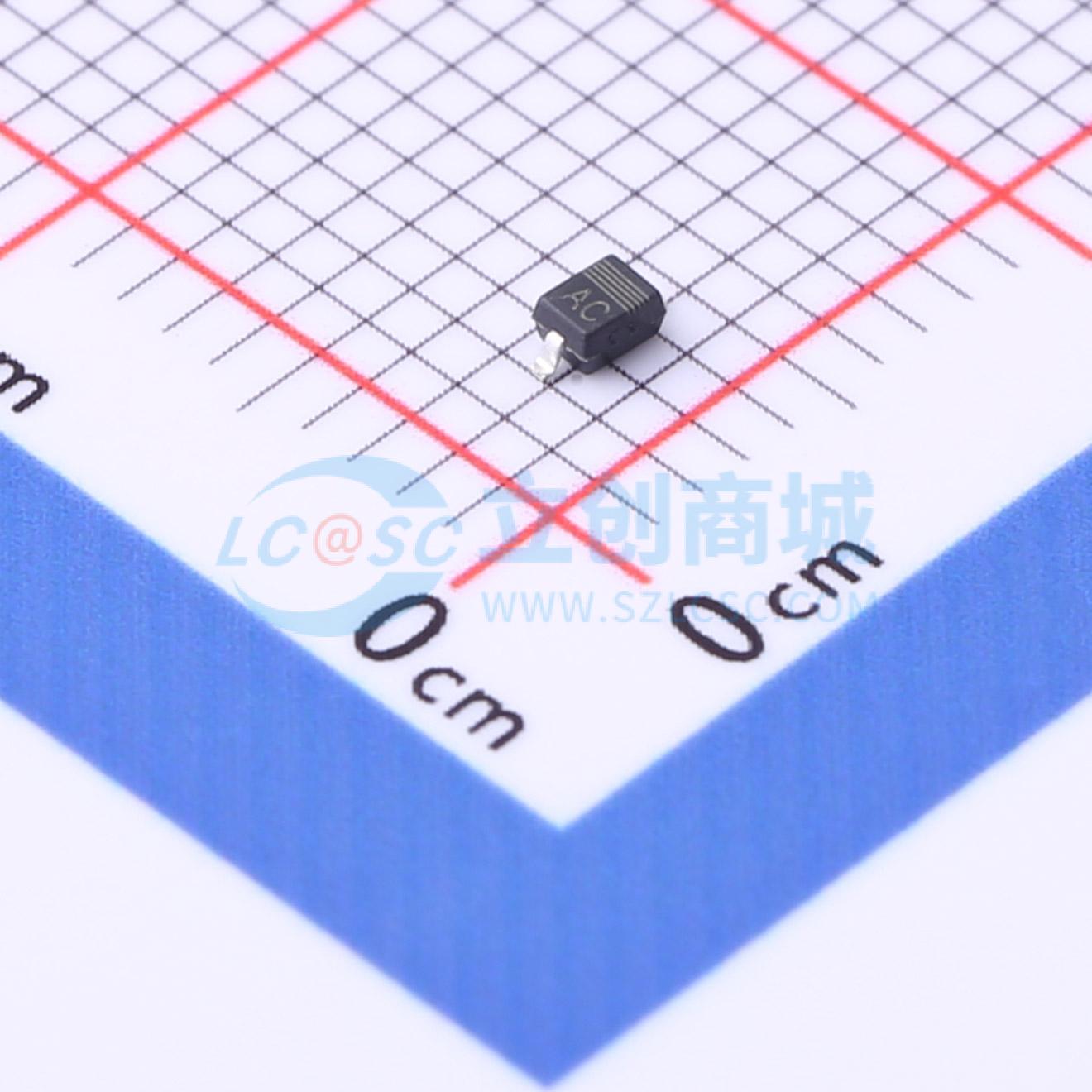

PESD5V0L1BA
双向ESD 5V截止 峰值浪涌电流：30A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：550W 峰值脉冲功率 (tp = 8/20μs)。 双向配置。 固态硅雪崩技术。 低钳位电压。 低泄漏电流。 IEC61000-4-2 ±30kV 接触，±30kV 空气。应用：基于微处理器的设备。 个人数字助理 (PDAs)
- 品牌名称
- UMW(友台半导体)
- 商品型号
- PESD5V0L1BA
- 商品编号
- C2687118
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.173727克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 30A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 550W@8/20us | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 140pF |
商品概述
该器件采用固态硅雪崩技术，具备双向配置能力，提供低钳位电压和低漏电流特性。其峰值脉冲功率为550W（测试条件：tp = 8/20μs），并符合IEC 61000-4-2（接触放电±30kV，空气放电±30kV）、IEC 61000-4-4（EFT，40A，5/50ns）和IEC 61000-4-5（雷击，30A，8/20μs）等多项国际电磁兼容性标准。
商品特性
- 峰值脉冲功率为550W（tp = 8/20μs）
- 双向配置
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- 符合IEC 61000-4-2标准：接触放电±30kV，空气放电±30kV
- 符合IEC 61000-4-4标准（EFT）：40A（5/50ns）
- 符合IEC 61000-4-5标准（雷击）：30A（8/20μs）
应用领域
- 基于微处理器的设备
- 个人数字助理
- 笔记本电脑、台式机及服务器
- 便携式仪器
- 寻呼机及外设
