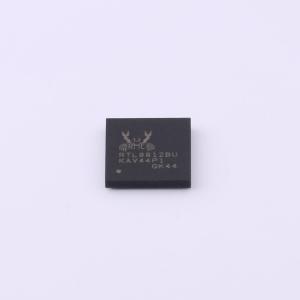

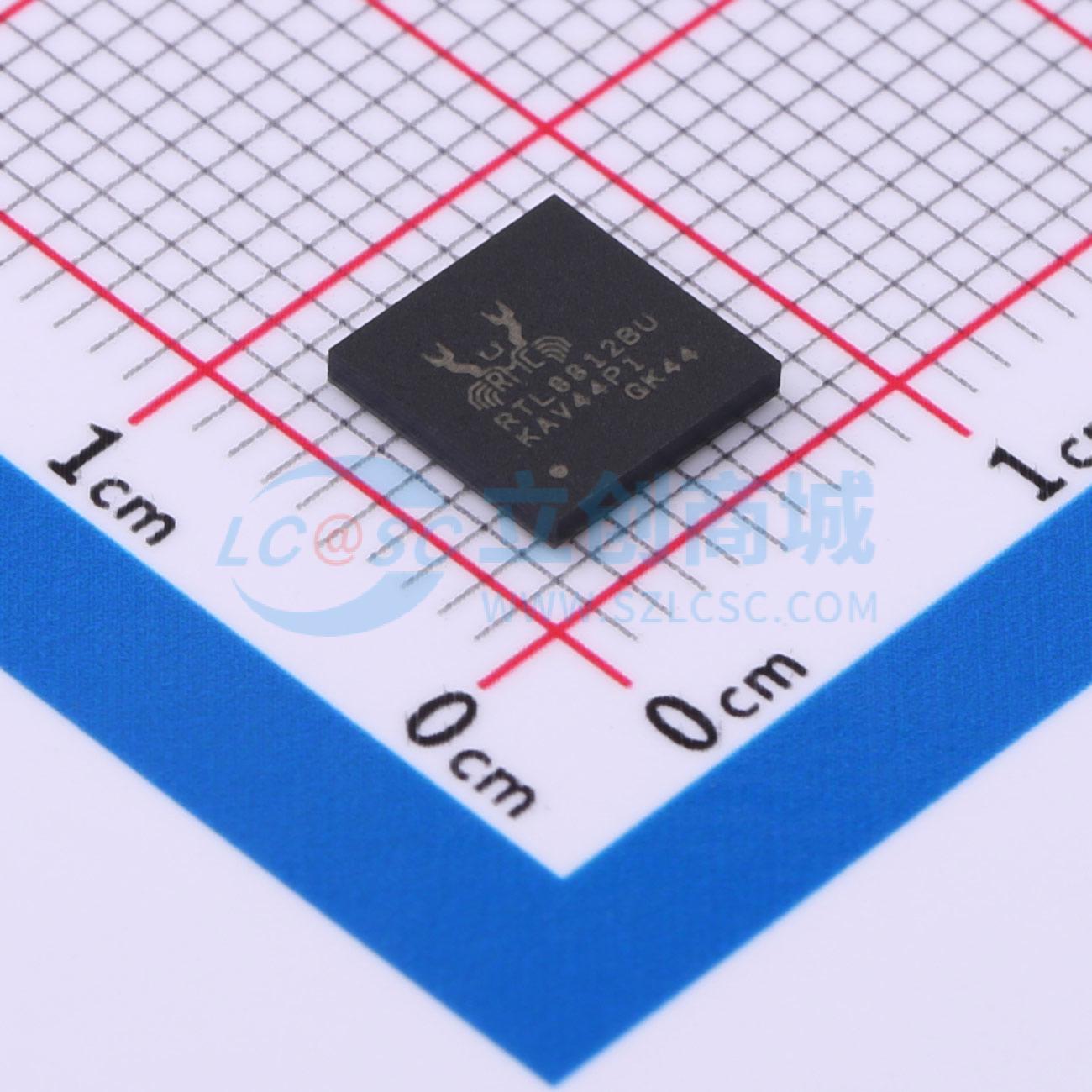

RTL8812BU-CG

带USB接口的单芯片802.11a/b/g/n/ac 2T2R无线局域网模块

描述

瑞昱RTL8812BU是一款高度集成的单芯片，支持具有多用户MIMO（多输入多输出）功能的2流802.11ac解决方案，配备无线局域网（WLAN）USB3.0网络接口控制器。它将WLAN MAC、支持2T2R的WLAN基带和射频集成于单芯片中。RTL8812BU为高性能集成无线设备提供了完整的解决方案。RTL8812BU基带采用两路发射和两路接收路径（2T2R）实现多用户多输入多输出（MU - MIMO）正交频分复用（OFDM）。其特性包括双空间流传输、400ns短保护间隔（GI）、空间扩展以及对不同信道带宽的支持。此外，RTL8812B提供单空间流空时分组码（STBC）、发射波束赋形（TxBF）和低密度奇偶校验（LDPC）以扩展传输范围。在接收端，通过最多2根天线的接收分集实现了扩展范围和良好的最小灵敏度。作为接收方，RTL8812BU还支持显式探测包反馈，有助于具有波束赋形能力的发送方。为实现与旧标准的兼容性，该芯片包含直接序列扩频（DSSS）、互补码键控（CCK）和OFDM基带处理，以支持所有IEEE 802.11b、802.11g和802.11a数据速率。提供具有数据加扰功能的差分相移键控调制方案DBPSK和DQPSK，CCK支持旧数据速率，可使用长或短前导码。高速FFT/IFFT路径结合各个子载波的BPSK、QPSK、16QAM、64QAM和256QAM调制，以及1/2、2/3、3/4和5/6的速率兼容编码率，为IEEE 802.11ac MIMO OFDM提供高达866.7Mbps的数据速率。RTL8812BU内置增强型信号检测器、自适应频域均衡器和软判决维特比解码器，以减轻多流接收中的严重多径效应和相互干扰。为获得更好的检测质量，采用了最多两路接收路径的最大比合并（MRC）接收分集。为有效利用MIMO信道，实现了用于多流应用的接收向量分集。为射频前端提供了高效的IQ不平衡、直流偏移、相位噪声、频率偏移和定时偏移补偿。RTL8812BU支持快速接收自动增益控制（AGC），天线间具有同步和异步控制环路、天线分集功能以及自适应发射功率控制功能，以在收发器的模拟部分获得更好的性能。RTL8812BU MAC支持用于多媒体应用的802.11e、用于安全的802.11i和WAPI（无线认证隐私基础设施），以及用于增强MAC协议效率的802.11n/802.11ac。使用如带BA的A - MPDU和A - MSDU等数据包聚合技术，显著提高了协议效率。具备传统节能、U - APSD等节能机制。

品牌名称

REALTEK(瑞昱)

商品型号

RTL8812BU-CG

商品编号

C2687135

商品封装

TFBGA-121​

包装方式

托盘

商品毛重

1.47克(g)
