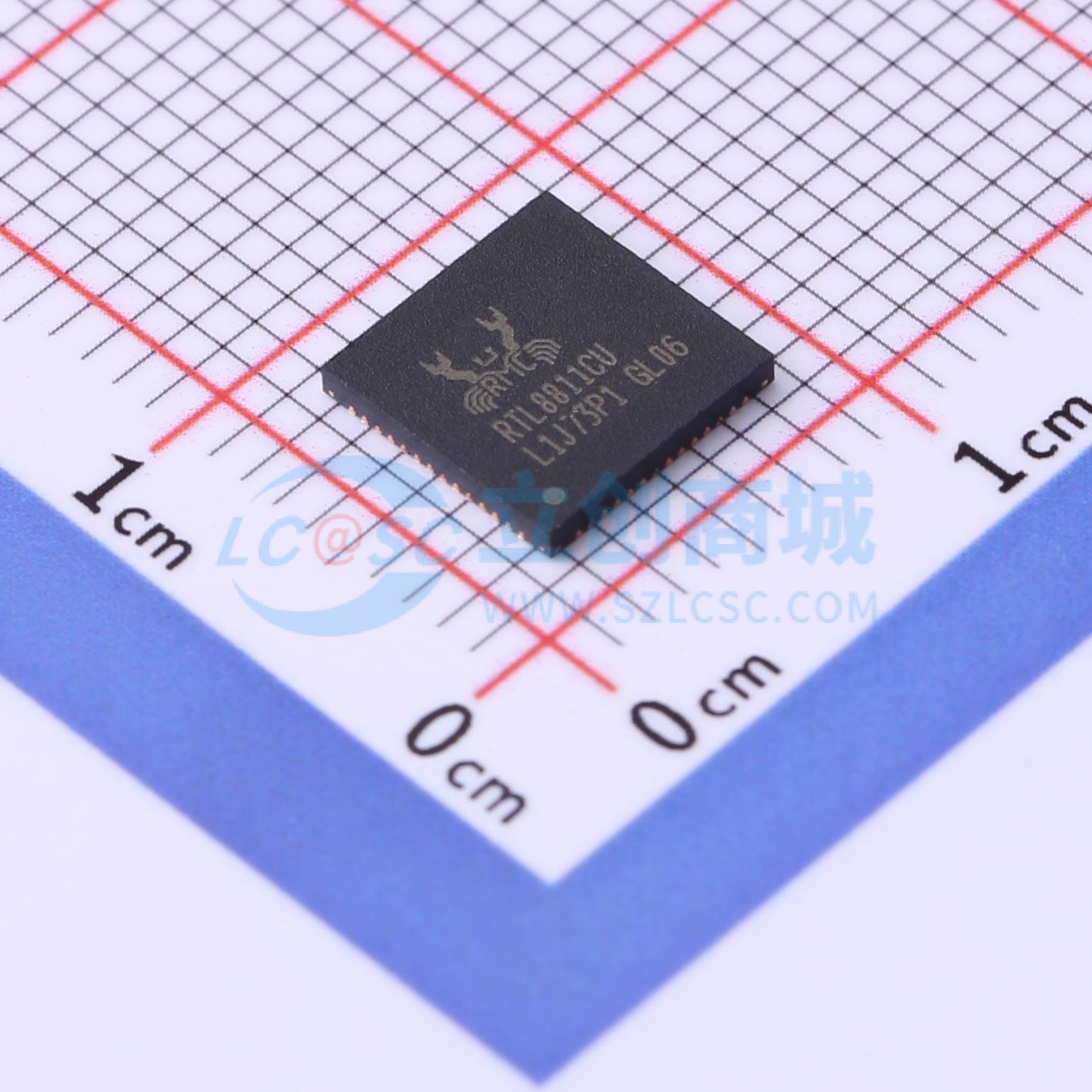

温馨提醒：图片仅供参考，商品以实物为准
RTL8811CU-CG
单芯片IEEE 802.11a/b/g/n/ac 1T1R WLAN控制器
- 描述
- 高度集成的IEEE 802.11 a/b/g/n/ac MAC/Baseband/RF WLAN单芯片，支持1-stream 802.11ac解决方案，具有多用户MIMO STA模式和USB2.0网络接口控制器。
- 品牌名称
- REALTEK(瑞昱)
- 商品型号
- RTL8811CU-CG
- 商品编号
- C2687136
- 商品封装
- QFN-56
- 包装方式
- 托盘
- 商品毛重
- 1.012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网收发器 | |
| 应用功能 | - | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| MAC接口 | USB | |
| 工作电压 | 3.3V | |
| 工作温度 | 0℃~+70℃ |
商品概述
瑞昱RTL8811CU-CG是一款高度集成的IEEE 802.11a/b/g/n/ac MAC/基带/射频WLAN单芯片。对于无线局域网（WLAN）操作，它支持带有USB2.0网络接口控制器的1流802.11ac解决方案和多用户MIMO（多输入多输出）STA模式。
RTL8811CU-CG基带实现了具有一个发射路径和一个接收路径（1T1R）的多用户多输入多输出（MIMO）正交频分复用（OFDM）STA模式。其特性包括一个空间流传输、400纳秒的短保护间隔（GI）、空间扩展以及对多种信道带宽的支持。此外，RTL8811CU-CG提供了一个空间流空间时间块编码（STBC）和低密度奇偶校验（LDPC），以延长传输范围。作为接收方，RTL8811CU-CG还支持显式探测包反馈，这有助于具有波束成形能力的发送者。
为了兼容旧标准，直接序列扩频（DSSS）、互补码键控（CCK）和OFDM基带处理被包含在内，以支持所有IEEE 802.11a, 802.11b和802.11g数据速率。差分相移键控调制方案DBPSK和DQPSK具备数据加扰功能。CCK支持具有长或短前导码的传统数据速率。高速FFT/IFFT路径与BPSK、QPSK、16QAM、64QAM和256QAM子载波调制相结合。兼容的编码率1/2、2/3、3/4和5/6为采用MIMO-OFDM的IEEE 802.11ac提供最高达433.3Mbps的数据速率。
RTL8811CU-CG内置了增强型信号检测器、自适应频域均衡器和软判决维特比解码器，以缓解严重多径效应和多流接收中的相互干扰。
针对多流应用实现了接收向量分集，以便有效利用MIMO信道。提供了高效的IQ失衡、直流偏移、相位噪声、频率偏移和时序偏移补偿，用于射频前端。
RTL8811CU-CG支持快速接收自动增益控制（AGC），具有天线间的同步和异步控制环路、天线分集功能以及自适应发射功率控制功能，从而在收发器的模拟部分获得更好的性能。
RTL8811CU-CG MAC支持802.11e多媒体应用、802.11i和WAPI（无线认证隐私基础设施）安全协议、以及802.11n/ac增强MAC协议效率。通过使用如带有BA的A-MPDU和A-MSDU等数据包聚合技术，显著提高了协议效率。节电机制，如传统省电模式、U-APSD和MIMO，可以减少空闲时间浪费的电量，并补偿传输MIMO-OFDM所需的额外功率。RTL8811CU-CG提供简单的传统和20MHz/40MHz/80MHz共存机制，确保向后兼容性和网络兼容性。
