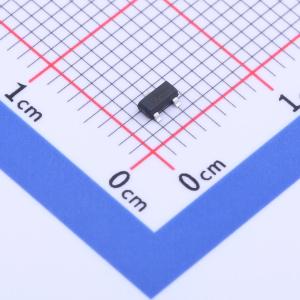

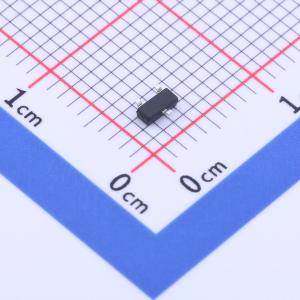

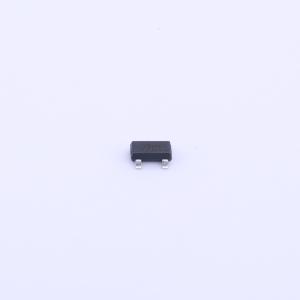

温馨提醒：图片仅供参考，商品以实物为准
SM05.TCT
双向ESD 5V截止 峰值浪涌电流：10A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：150W 峰值脉冲功率 (tp = 8 / 20μs)。 高速数据线的瞬态保护，符合 IEC 61000-4-2 (ESD) ±15kV (空气)，±8kV (接触)；IEC 61000-4-4 (EFT) 40A (5/50ns)。 工作电压：5V。 保护一条双向线路或两条单向线路。 低工作和钳位电压。 固态硅雪崩技术。应用：USB 电源和数据线保护。 显示器和平面显示器
- 品牌名称
- UMW(友台半导体)
- 商品型号
- SM05.TCT
- 商品编号
- C2687125
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 反向电流(Ir) | 1mA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 100pF |
