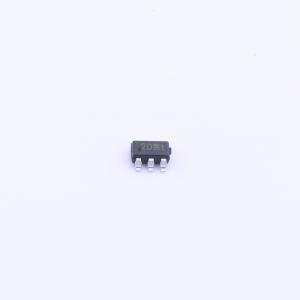

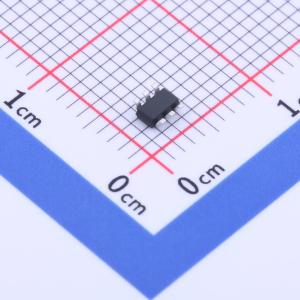

IP4220CZ6
低电容4线TVS阵列
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：超低电容：典型值0.3pF（I/O到I/O）。 超低泄漏：nA级。 低工作电压：5V。应用：USB 2.0和USB 3.0端口
- 品牌名称
- UMW(友台半导体)
- 商品型号
- IP4220CZ6
- 商品编号
- C2687127
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.043233克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲功率(Ppp) | 300W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 80nA | |
| 防护等级 | IEC 61000-4-5 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品特性
- 超低电容：I/O至I/O间典型值为0.3 pF
- 超低漏电流：nA级别
- 低工作电压：5V
- 低钳位电压
- 可保护多达4条数据线和1条电源线
- 符合ROHS标准
- 符合以下标准：IEC 61000-4-2 (ESD) 抗扰度测试（空气放电：±25kV，接触放电：±20kV）、IEC 61000-4-4 (EFT) 40A (5/50ns)、IEC 61000-4-5 (雷击) 4.7A (8/20μs)
应用领域
- USB 2.0和USB 3.0端口
- 数字视频接口
- 显示器和平板显示器
- PCI Express和串行SATA端口
- 千兆以太网
