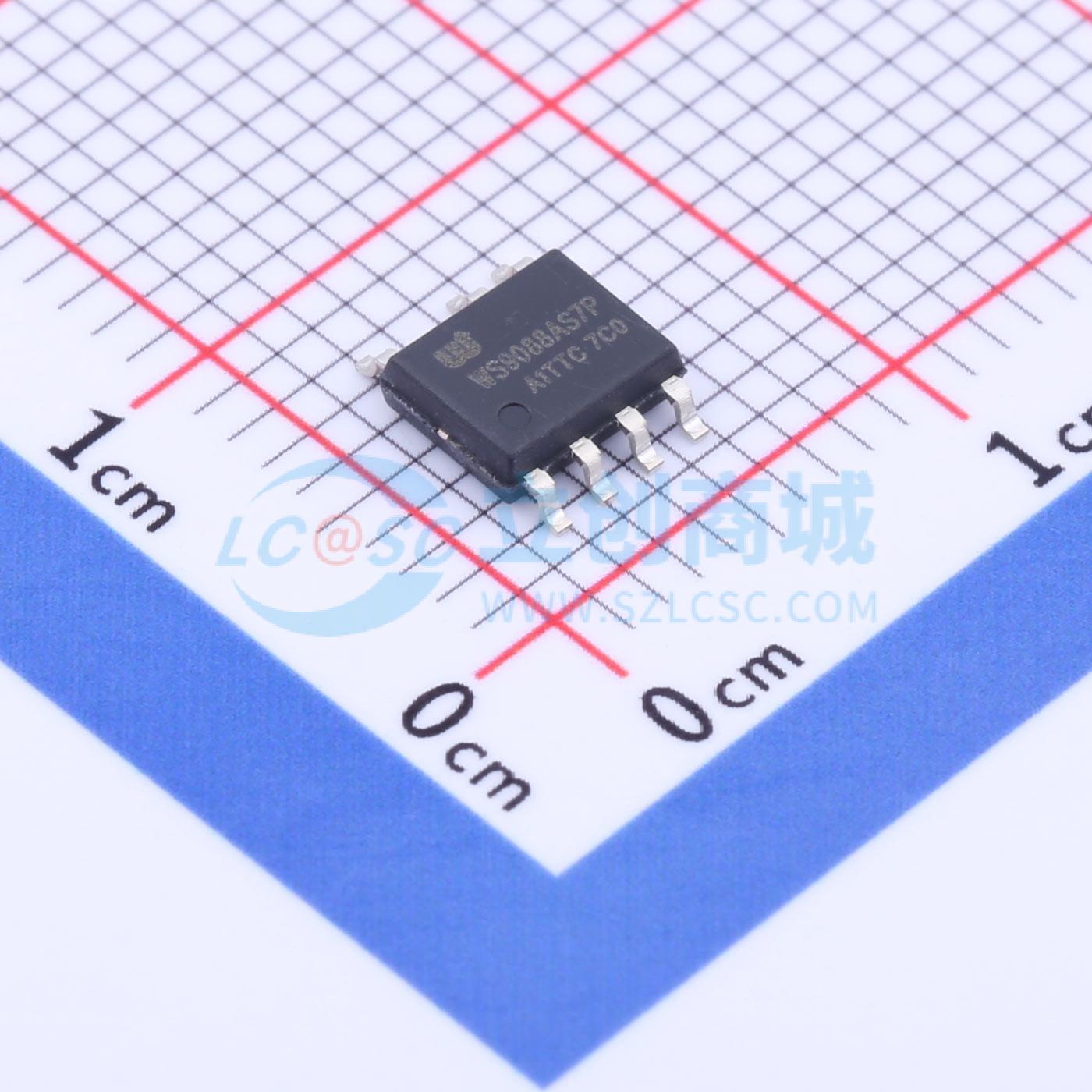

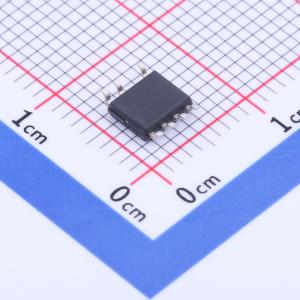

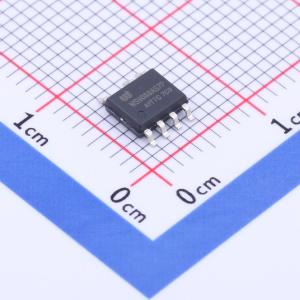

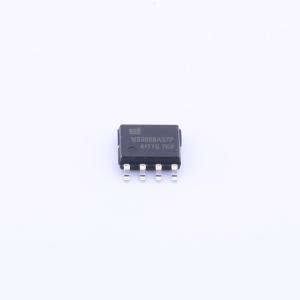

WS9088AS7P
WS9088AS7P
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Winsemi(稳先微)
- 商品型号
- WS9088AS7P
- 商品编号
- C2682040
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | 20kHz~120kHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 降压 | |
| 工作温度 | -55℃~+150℃ |
商品概述
WS9088A 是一款专用于LED 的有源PFC 非隔离降压型恒流驱动集成电路，芯片采用super-THD专利的THD 控制技术，无需外围供电元件，且不会因为自供电而发烫；芯片还采用了专利的最高频率限制技术，避免在输入电压波谷处，因CS 太小而导致频率过高；系统工作在谷底开关模式，转换效率高，EMI 低，PF 高，输出电流自动适应电感量的变化和输出电压的变化，从而真正实现了恒流驱动LED。 芯片内部集成600V 功率MOSFET，外围只需要很少的器件就可以达到优异的恒流输出。 内部集成了丰富的保护功能，包括过压保护，短路保护，逐周期电流保护，动态温度补偿、温度保护和软启动等。 具有极低的启动电流和工作电流，可在全电压交流输入（85VAC~265VAC）范围内高效驱动LED。 提供7-Pin 的SOP-7 和DIP-7 封装。
商品特性
- super-THD专利的THD控制技术
- 专利的最高频率控制技术
- 高PF值，低THD
- 专利的动态温度补偿
- 内置600V功率MOSFET
- 无需辅助线圈供电
- 谷底开关，高效率，低EMI
- 自动补偿电感的感量变化
- 自动适应输出电压变化
- LED短路保护
- LED开路保护
- 芯片过温保护
- 外围元件少
应用领域
- LED驱动电源
