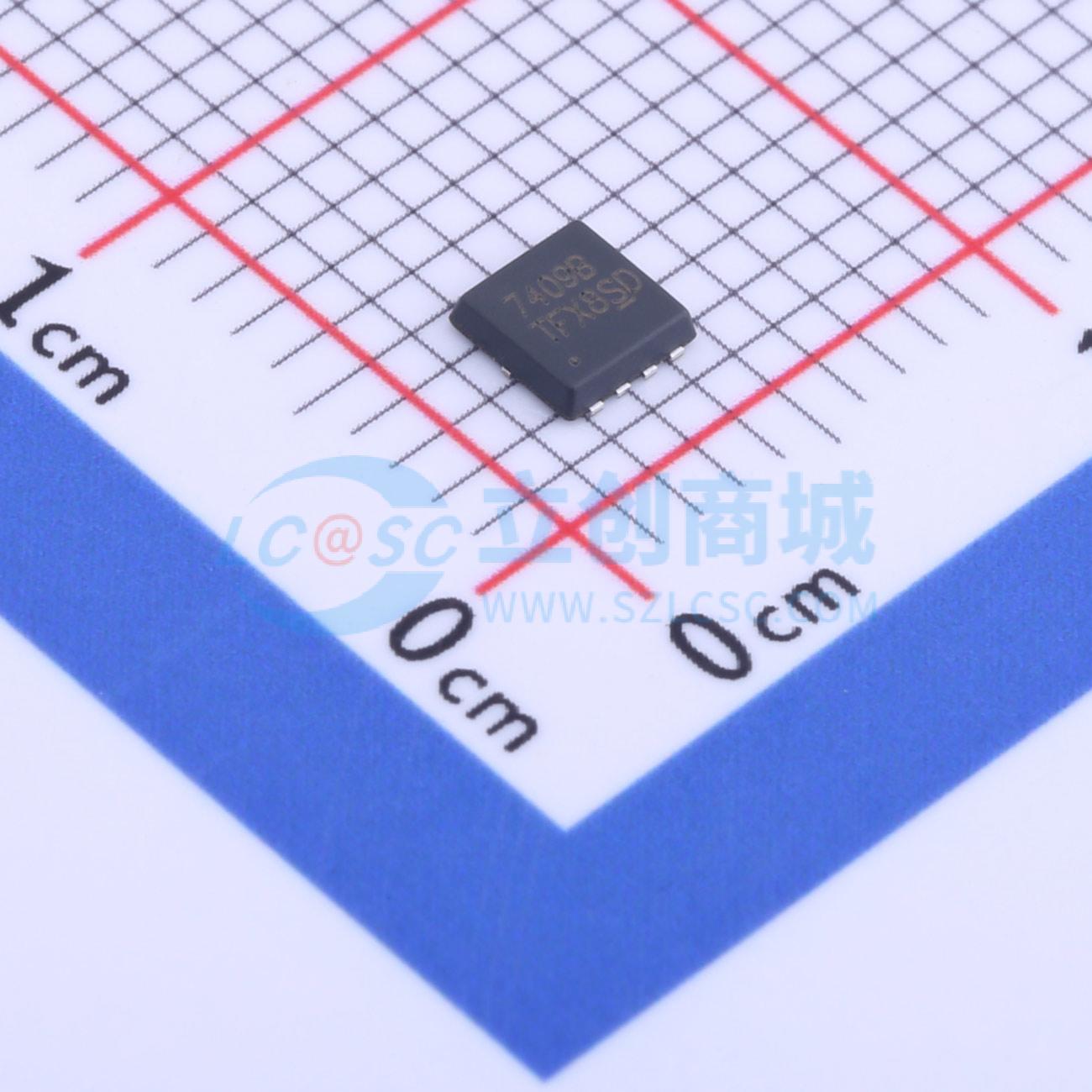

温馨提醒：图片仅供参考，商品以实物为准
7409B
1个P沟道 耐压:30V 电流:10A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 7409B采用先进的沟槽技术，可实现出色的RDS(ON)、低栅极电荷，并能在低至4.5V的栅极电压下工作。
- 品牌名称
- TF(拓锋)
- 商品型号
- 7409B
- 商品编号
- C2681873
- 商品封装
- PDFN-8L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.088克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 10A | |
| 导通电阻(RDS(on)) | 14mΩ@10V；25mΩ@4.5V | |
| 耗散功率(Pd) | 3.1W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.7V@250uA | |
| 栅极电荷量(Qg) | 30nC@10V | |
| 输入电容(Ciss) | 1.6nF@15V | |
| 反向传输电容(Crss) | 300pF@15V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 |
商品特性
- 30V/30A
- 当VGS = 10V时，RDS(ON) = 10mΩ（典型值）
- 当VGS = 4.5V时，RDS(ON) = 15mΩ（典型值）
- 超高密度单元设计
- 快速开关速度
- 低栅极电荷
- 100%雪崩测试
- 提供无铅和环保器件
应用领域
- 开关应用系统
