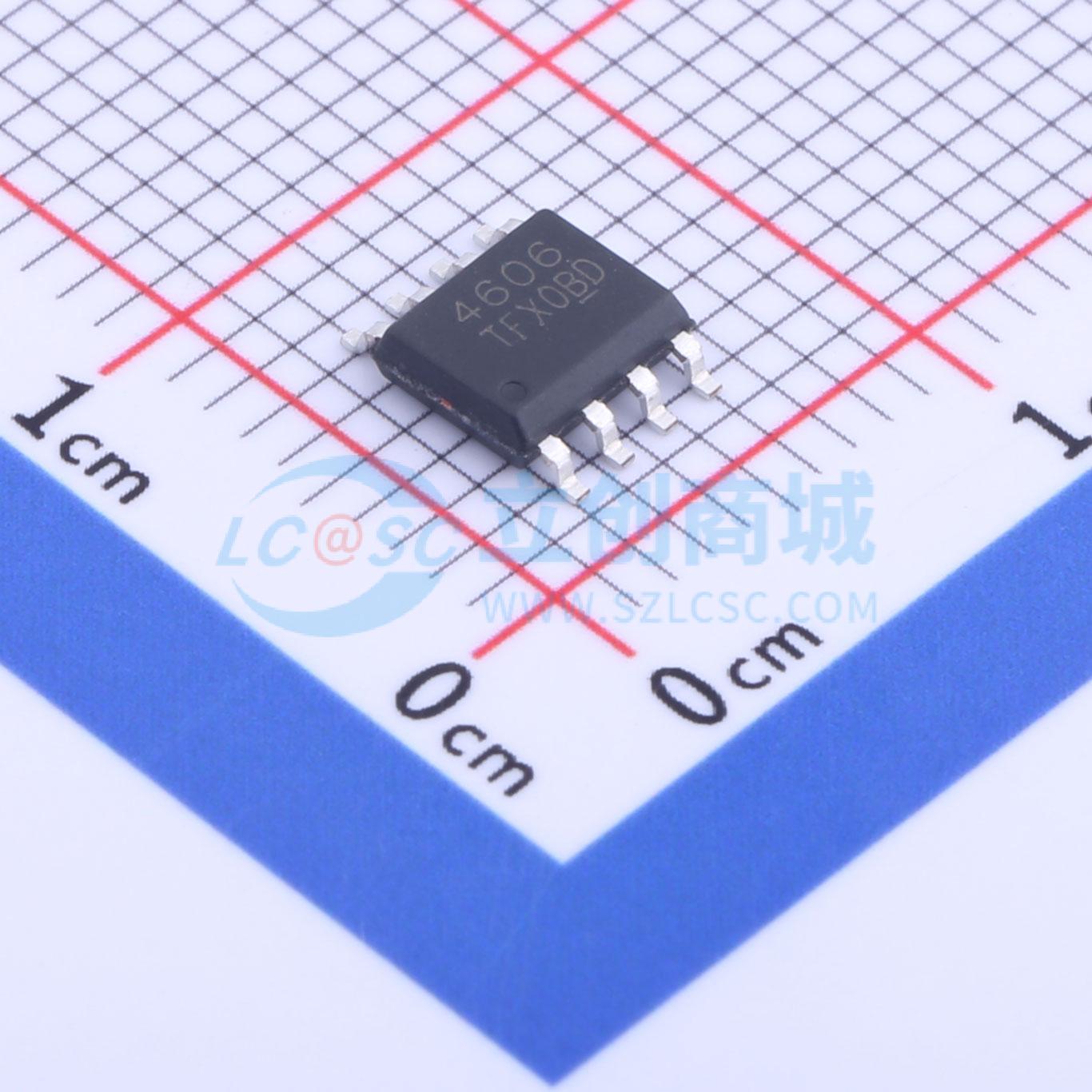

温馨提醒：图片仅供参考，商品以实物为准
4606
N沟道和P沟道增强型MOSFET,电流:6.9A,耐压:30V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 4606采用先进的沟槽技术，可提供出色的导通电阻RDS(ON)和低栅极电荷。互补MOSFET可用于构成电平转换的高端开关，还适用于许多其他应用。
- 品牌名称
- TF(拓锋)
- 商品型号
- 4606
- 商品编号
- C2681888
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.138克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 30V；30V | |
| 连续漏极电流(Id) | 6.9A；6A | |
| 导通电阻(RDS(on)) | 19mΩ@10V；42mΩ@10V | |
| 耗散功率(Pd) | 2W | |
| 阈值电压(Vgs(th)) | 1.6V；1.3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 7.5nC@10V；20nC@10V | |
| 输入电容(Ciss) | 398pF；930pF | |
| 反向传输电容(Crss) | 61pF；102pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 121pF；67pF |
商品概述
STN4488L是采用高单元密度DMOS沟槽技术生产的N沟道逻辑增强型功率场效应晶体管。它适用于便携式或电池供电系统中的电源管理应用。
商品特性
- N沟道:
- VDS = 30V,ID = 6.9A
- 在VGS = 10V时,RDS(ON) < 21mΩ
- 在VGS = 4.5V时,RDS(ON) < 32mΩ
- P沟道:
- VDS = -30V,ID = -6.0A
- 在VGS = -10V时,RDS(ON) < 45mΩ
- 在VGS = -4.5V时,RDS(ON) < 60mΩ
- 高功率和电流处理能力
- 产品无铅
- 表面贴装封装
