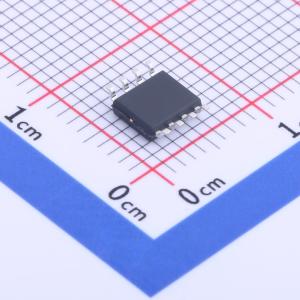

温馨提醒：图片仅供参考，商品以实物为准
4622
N沟道和P沟道,电流:6.4A,耐压:20V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 4622采用先进的沟槽技术，可提供出色的导通电阻RDS(ON)和低栅极电荷。互补MOSFET可用于构成电平转换的高端开关，以及众多其他应用。
- 品牌名称
- TF(拓锋)
- 商品型号
- 4622
- 商品编号
- C2681887
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.142克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 6.4A | |
| 导通电阻(RDS(on)) | 15mΩ@4.5V；30mΩ@4.5V | |
| 耗散功率(Pd) | 2W | |
| 阈值电压(Vgs(th)) | 1.25V；900mV |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 15nC@10V；15.5nC@4.5V | |
| 输入电容(Ciss) | 900pF；800pF | |
| 反向传输电容(Crss) | 105pF；103pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 131pF；162pF |
商品概述
4622采用先进的沟槽技术,可提供出色的RDS(ON)和低栅极电荷。互补MOSFET可用于构成电平转换的高端开关,以及其他多种应用。
商品特性
- N沟道
- VDS = 20V,ID = 6.4A
- 在VGS = 4.5V时,RDS(ON) < 23mΩ
- 在VGS = 2.5V时,RDS(ON) < 30mΩ
- P沟道
- VDS = -20V,ID = -6.4A
- 在VGS = -4.5V时,RDS(ON) < 40mΩ
- 在VGS = -2.5V时,RDS(ON) < 50mΩ
- 高功率和电流处理能力
- 获得无铅产品认证
- 表面贴装封装
