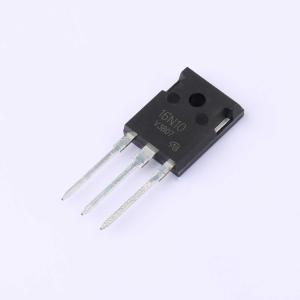

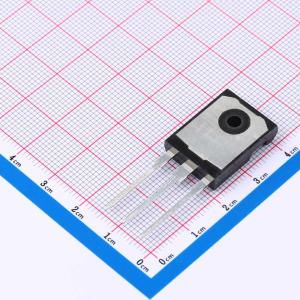

IXTH16N10D2-VB
N沟道,电流:85A,耐压:100V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 台积电流片，长电科技封装；是一款单通道N沟道场效应管，采用Trench技术，适用于电力电子模块、电动车充电器、工业自动化设备、电能存储系统等多种领域和模块。TO247；N—Channel沟道,100V；85A；RDS(ON)=35mΩ@VGS=10V,VGS=20V；Vth=1~3V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- IXTH16N10D2-VB
- 商品编号
- C2680853
- 商品封装
- TO-247AC
- 包装方式
- 管装
- 商品毛重
- 9.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 85A | |
| 导通电阻(RDS(on)) | 35mΩ@10V | |
| 耗散功率(Pd) | 3.75W | |
| 阈值电压(Vgs(th)) | 3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 90nC@10V | |
| 输入电容(Ciss) | 5.1nF | |
| 反向传输电容(Crss) | 210pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 480pF |
商品特性
- 降低反向恢复时间（trr）、反向恢复电荷（Qrr）和反向恢复峰值电流（IRRM）
- 低品质因数（FOM）导通电阻（Ron）×栅极电荷（Qg）
- 低输入电容（Ciss）
- 因Qrr降低，开关损耗低
- 超低栅极电荷（Qg）
- 雪崩能量额定（UIS）
- 符合RoHS标准
