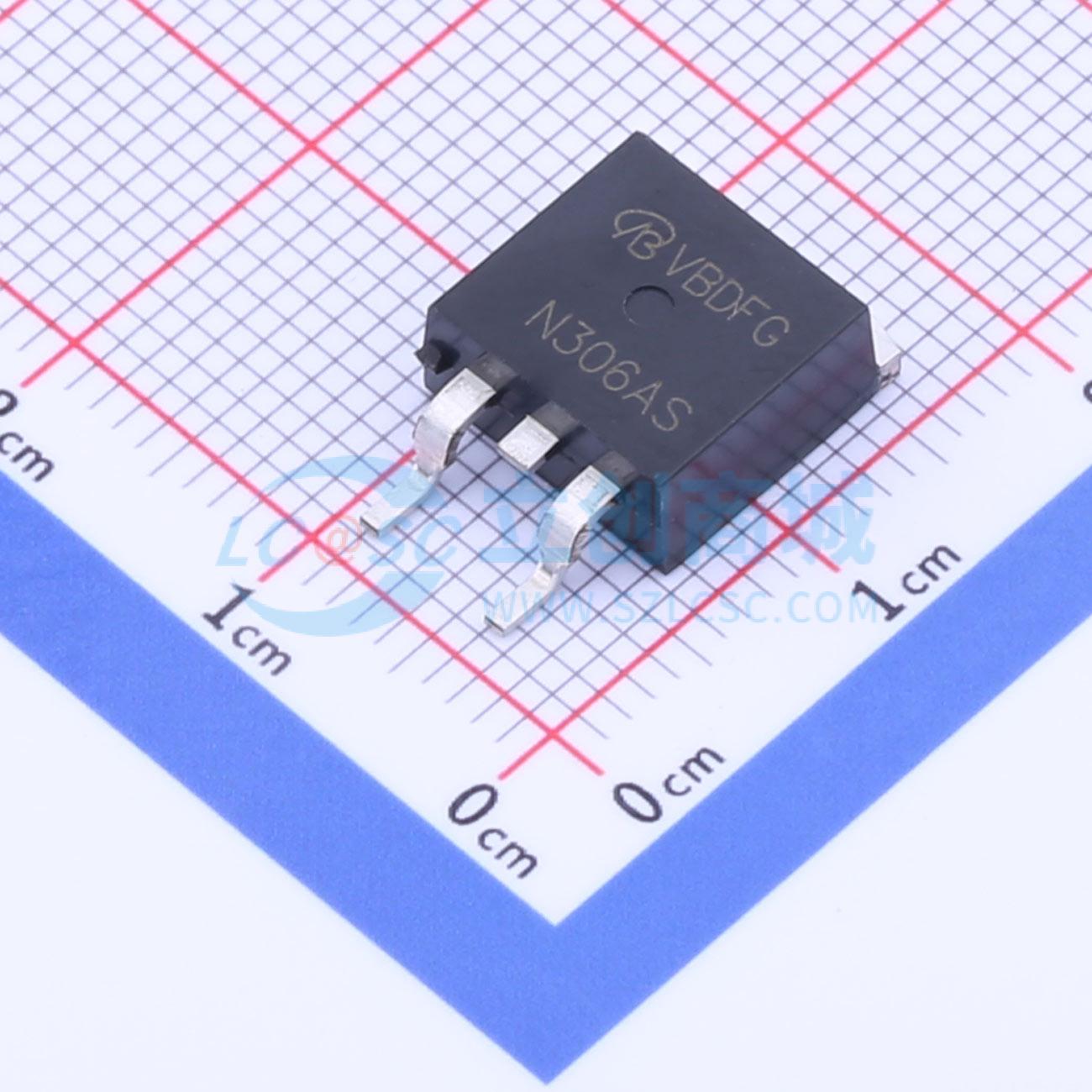

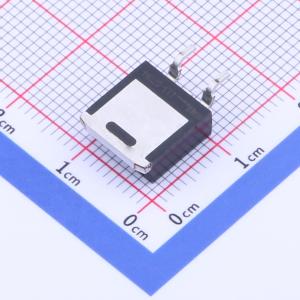

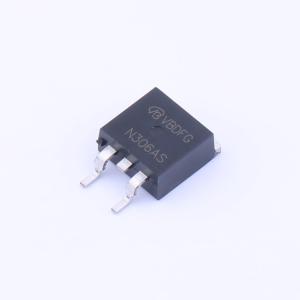

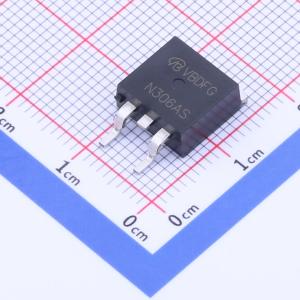

ISL9N306AS3S-VB
N沟道,电流:28.8A,耐压:30V
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- ISL9N306AS3S-VB
- 商品编号
- C2680732
- 商品封装
- TO-263
- 包装方式
- 管装
- 商品毛重
- 1.45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 类型 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 28.8A | |
| 导通电阻(RDS(on)) | 3.8mΩ@10V,28.8A | |
| 耗散功率(Pd) | 3.75W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.5V@250uA | |
| 栅极电荷量(Qg) | 82nC@10V | |
| 输入电容(Ciss@Vds) | 12.065nF@15V | |
| 反向传输电容(Crss) | 970pF@15V | |
| 工作温度 | -55℃~+175℃ |
商品概述
100N08是一款专为大电流开关应用设计的N沟道MOS场效应晶体管。其坚固的EAS能力和超低的RDS(ON)适用于PWM、负载开关，尤其适用于电动自行车控制器应用。
商品特性
- VDS = 82 V；在VGS = 10 V时，ID = 100 A；在VGS = 10 V时，RDS(ON) < 7.8 mΩ
- 专为电动自行车控制器应用特别设计
- 超低导通电阻
- 高UIS且UIS 100%测试
应用领域
- 64V电动自行车控制器应用
- 硬开关和高频电路
- 不间断电源
