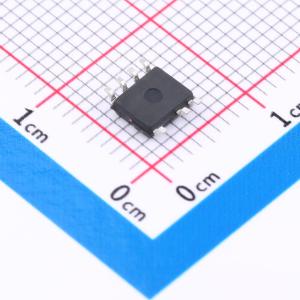

温馨提醒：图片仅供参考，商品以实物为准
AL1692-30BS7-13
无汞环保可调节亮度的LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- AL1692-30B是一款高性能、高功率因数、高效率和高精度电流的降升压及反激式可调光LED驱动器，适用于可控硅调光LED灯应用。AL1692-30B拓扑结构在宽范围的线路和负载调节下提供精确的输出电流。其宽范围的开关频率工作在边界导通模式（BCM），以简化EMI/EMC设计和测试，满足最新的法规标准。AL1692-30B LED驱动器集成了500V/3A高压MOSFET。它可以覆盖120Vac可控硅调光应用，无需外部高压MOSFET和压敏电阻，从而降低系统BOM成本。AL1692-30B内置热回折保护触发点，可以自动减少输出电流。其他保护功能增强了LED照明系统的安全性和可靠性。AL1692-30B的调光曲线符合NEMA SSL6标准。AL1692-30B适用于广泛的调光器，包括前沿和后沿调光器，实现低至1%的深度调光。AL1692-30B采用SO-7封装。
- 品牌名称
- DIODES(美台)
- 商品型号
- AL1692-30BS7-13
- 商品编号
- C2678630
- 商品封装
- SO-7
- 包装方式
- 编带
- 商品毛重
- 0.134克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | AC-DC | |
| 工作电压(DC) | 8.5V~18V | |
| 开关频率 | 4kHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | TRIAC | |
| 功能特性 | 短路保护 | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压-升压；反激 | |
| 工作温度 | -40℃~+105℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 3% |
商品概述
AL1692 - 30B是一款高性能、高功率因数、高效率、大电流的精密升降压及反激式可控硅调光LED驱动器，适用于可控硅调光LED灯应用。AL1692 - 30B拓扑结构可在宽输入电压和负载调节范围内提供精确的输出电流。其较宽的开关频率工作于边界导通模式（BCM），便于进行EMI/EMC设计和测试，以满足最新的法规标准。 AL1692 - 30B LED驱动器集成了一个500V/3A的高压MOSFET。它可用于120Vac可控硅调光应用，无需外部高压MOSFET和压敏电阻，从而降低系统物料清单成本。AL1692 - 30B内置热折返保护触发点，可自动降低输出电流。其他保护功能可提高LED照明系统的安全性和可靠性。 AL1692 - 30B的调光曲线符合NEMA SSL6标准。AL1692 - 30B适用于多种调光器，包括前沿和后沿调光器，可实现低至1%的深度调光。 AL1692 - 30B采用SO - 7封装。
商品特性
- 精确的电流检测容差：±3%
- 低启动电流：典型值100μA
- 低工作电流：210μA（开关频率4kHz时）
- 单绕组电感
- 广泛的调光器兼容性
- 集成500V/3A MOSFET
- 符合NEMA SSL6调光曲线
- 内部保护功能：欠压锁定（UVLO）、前沿消隐（LEB）、逐周期过流保护（OCP）、输出开路/短路保护（OVP/OSP）、热折返保护（TFP）、过温保护（OTP）
- SO - 7封装
- 完全无铅且完全符合RoHS标准
- 无卤素和锑。“绿色”器件
应用领域
- 市电调光LED灯
- 离线式LED电源驱动器
