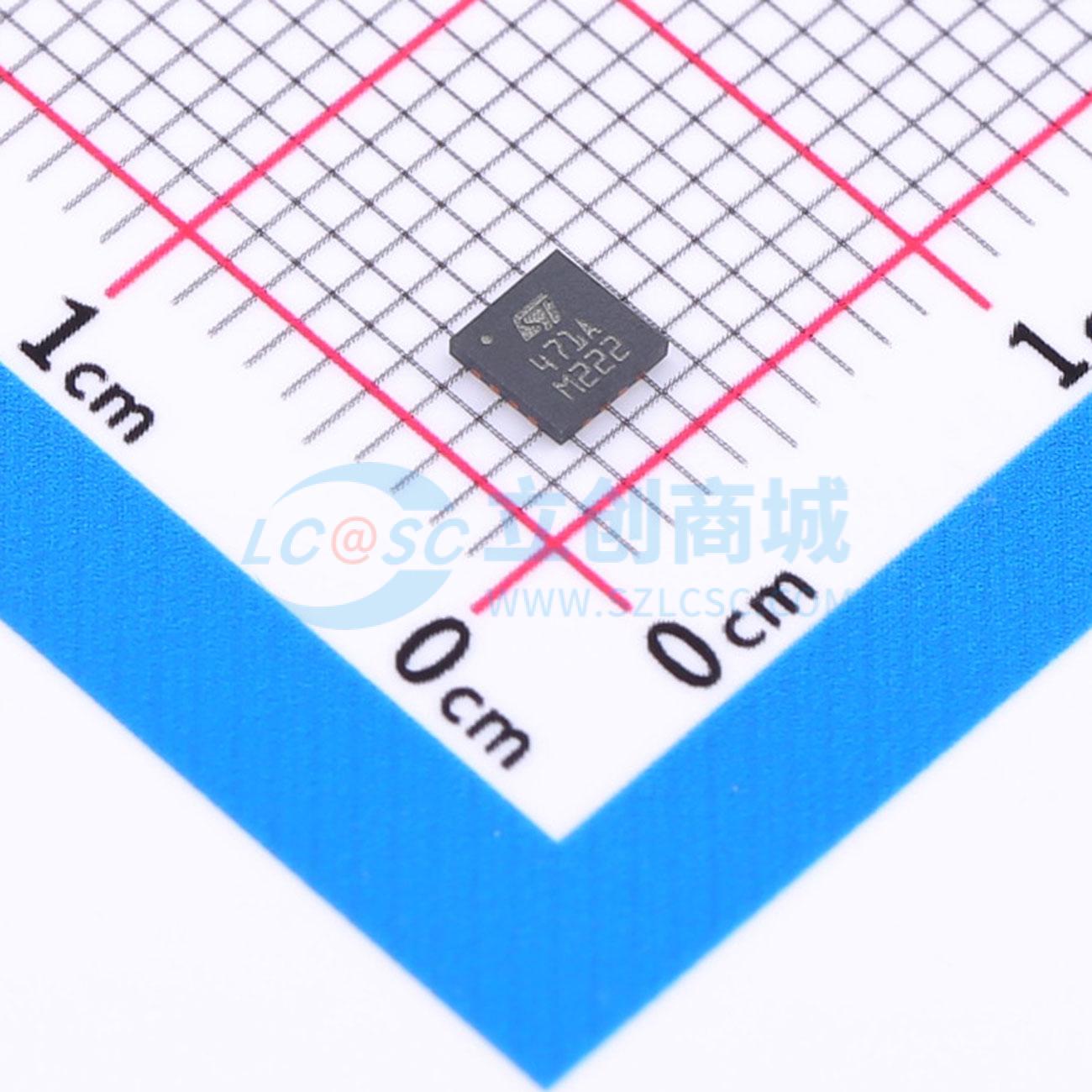

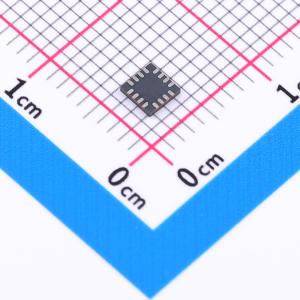

STUSB4710AQ1TR
自主型USB PD控制器，带有集成放电路径
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- USB电源传输(PD)控制器，支持USB Type-C和USB PD标准。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STUSB4710AQ1TR
- 商品编号
- C2678060
- 商品封装
- QFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | 控制器 | |
| USB协议版本 | USB Type-C 1.2 | |
| 通道数 | - | |
| 工作电压 | 4.1V~22V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | - | |
| 工作温度 | -40℃~+105℃ | |
| 工作电流 | 188uA | |
| 静态电流 | 53uA | |
| 功能特性 | - |
商品概述
STUSB4710是一款独立USB供电（PD）控制器系列产品，通过Type-C配置通道引脚（CC）通信，为查询的消费设备协商所需供电量。该产品适用于供应商/DFP设备（如笔记本电脑、平板电脑和交流适配器），无需MCU连接支持即可处理与UFP或DRP的连接，涵盖设备连接、电源协商、VBUS放电及保护等全流程。它是优化为供应商角色的自主控制器，提供开漏GPIO接口以直接连接电源调节级，具备全硬件USB PD协议栈，可按标准进行稳健安全的协商，适合数字或软件智能有限的供应商场景。主要功能包括：检测USB端口连接、建立有效主机-设备连接、配置VBUS电流模式、解决线缆方向、协商PD协议、配置电源、监控VBUS及处理保护；还提供5个可定制电源数据对象（PDO）、5个通用I/O、集成放电路径，且原生抗高压峰值。
商品特性
- USB供电（PD）控制器，支持短路至VBUS保护
- 封装类型：QFN24、QFN16
- Type-C连接及线缆方向检测
- 单一角色：供应商
- 全硬件解决方案，无需软件
- I²C接口（可选连接至MCU）
- 支持所有USB PD配置文件，最多5个电源数据对象（PDO）
- 可配置启动配置文件
- 集成VBUS电压监控
- 内部和/或外部VBUS放电路径
- CC引脚（22V）和VBUS引脚（28V）短路保护
- 宽电源输入：VDD = 4.1V至22V
- 温度范围：-40℃至105℃
- 完全兼容USB Type-C rev1.2和USB PD rev2.0
- 认证测试ID：1000125（QFN24）
- 开漏GPIO接口，直接连接电源调节级
- 5个可定制PDO及5个通用I/O
- 集成放电路径，原生抗高压峰值
应用领域
- 计算机、消费类或便携式消费应用的交流适配器与电源
- 智能插头和墙壁适配器
- 电源集线器和扩展坞
- 显示器
- 任何Type-C源设备
