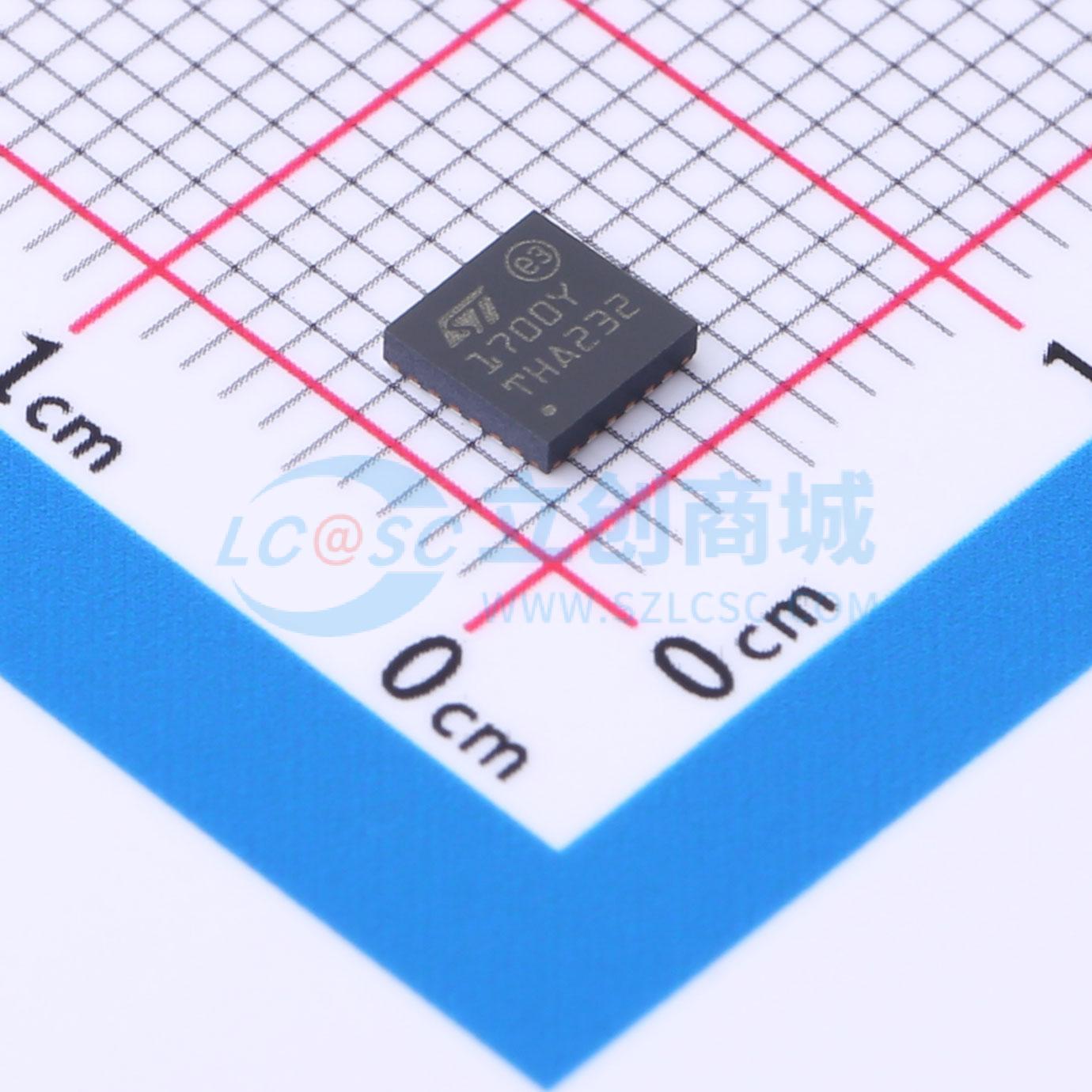

温馨提醒：图片仅供参考，商品以实物为准
STUSB1700YQTR
USB Type-C源控制器，带高压保护
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- STUSB1700是一款USB Type-C控制器IC，完全符合USB Type-C电缆和连接器规范（修订版1.2），适用于5V USB Type-C端口管理。它支持电源共享功能，并提供过流、过压和热保护机制。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STUSB1700YQTR
- 商品编号
- C2678127
- 商品封装
- QFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 1.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | 控制器 | |
| USB协议版本 | - | |
| 工作电压 | 4.1V~22V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃@(Ta) | |
| 工作电流 | 188uA | |
| 静态电流 | 53uA |
商品概述
STUSB1700是一款IC控制器，完全符合USB Type-C线缆和连接器规范（修订版1.2），用于管理主机侧的5V USB Type-C端口。它完全自主运行，并允许通过外部引脚管理电流能力的通告。它适合实现电源共享功能或带有电流能力调整的外部温度保护机制。
STUSB1700专为广泛的应用设计，可以处理以下USB Type-C功能：附件检测、插头方向检测、主机到设备连接、VCONN支持以及VBUS配置。得益于其20V技术，它实现了高达28V的VBUS短路高压保护功能。该设备由于集成了非易失性存储器而完全可定制。
商品特性
- 单电源角色支持：源模式Type-C连接和电缆方向检测
- 通过外部控制引脚配置电流广告
- 通过NVM配置启动配置文件
- 集成VBUS电压监测和放电路径
- CC引脚（22 V）和VBUS引脚（28 V）上的短路到VBUS保护
- 高和/或低电压电源：
- VSYS = [3.0 V; 5.5 V]
- VDD = [4.1 V; 22 V]
- 集成VCONN供电的电源开关：
- 可编程电流限制高达600 mA
- 过流、过压和热保护
- 欠压锁定
- 集成VCONN放电路径
- 支持配件模式
- I2C接口和中断（可选连接到MCU）
- 温度范围：-40 °C 至 105 °C
- ESD：4 kV HBM - 1.5 kV CDM
- AEC-Q100认证
- 认证测试ID 1100100
应用领域
- 汽车：USB汽车充电器（单端口和双端口）、12V汽车充电配件、信息娱乐系统
- 智能插座、墙式适配器和充电器
- 电源集线器和对接站
- 笔记本主机端口
- LCD显示器及电视
- 移动电源
- 任何Type-C源设备
