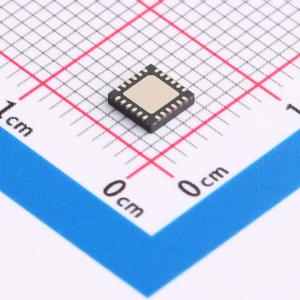

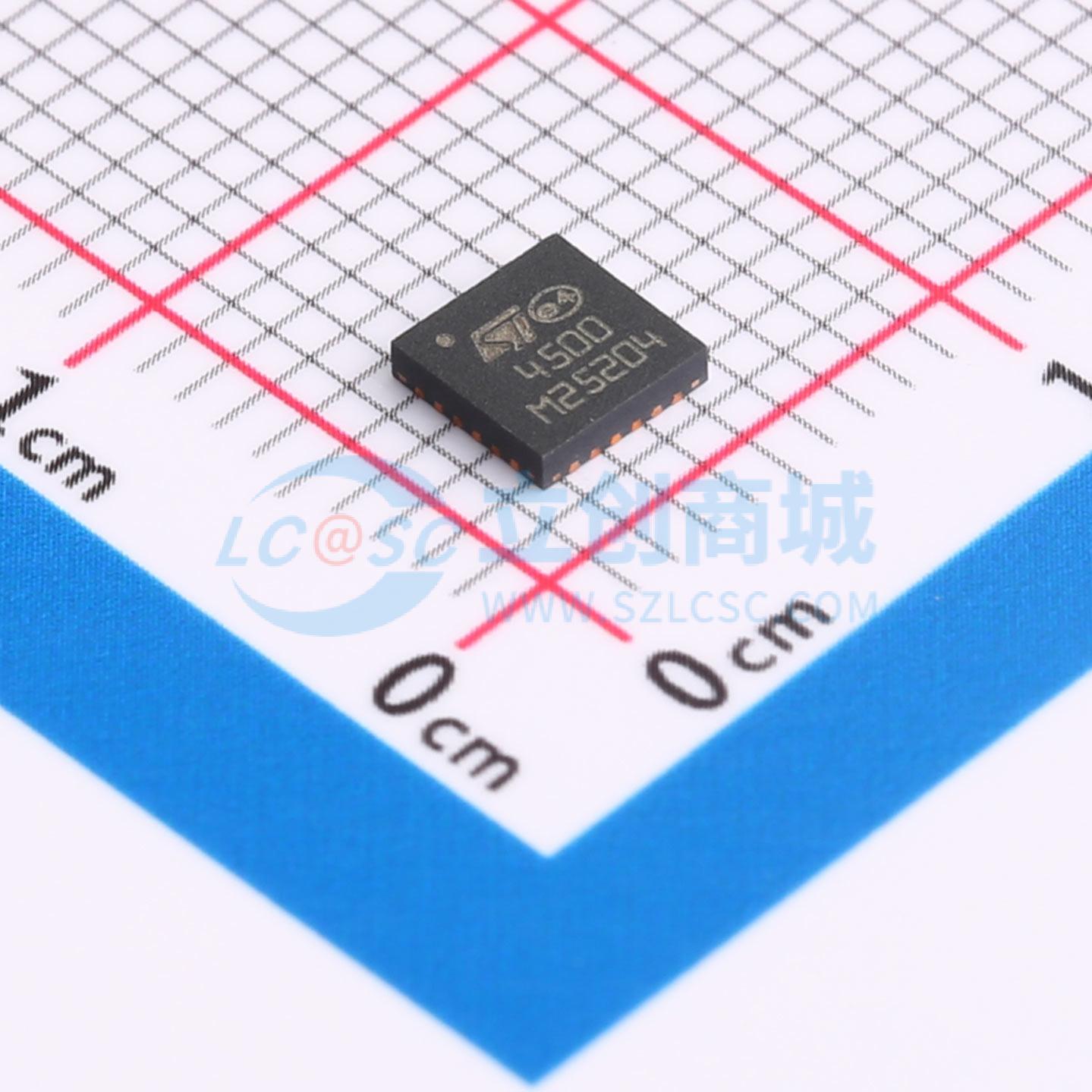

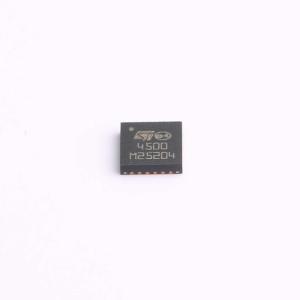

STUSB4500QTR
独立USB PD接收控制器，具有短路到VBUS保护功能
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 自动运行Type-C和USB PD接收控制器，支持死电池模式，最多3个可配置的PDO配置文件，双高功率充电路径支持，集成VBUS开关栅极驱动器（PMOS），集成VBUS电压监测，内部和/或外部VBUS放电路径，CC引脚上的短路到VBUS保护（22V），QFN-24 4x4，高电压能力在VBUS引脚（28 V），双电源（VsYs和/或VDD）。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STUSB4500QTR
- 商品编号
- C2678061
- 商品封装
- QFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | 控制器 | |
| USB协议版本 | PD 2.0；PD 3.0 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V；5.5V | |
| 工作温度 | -40℃~+105℃ | |
| 工作电流 | 160uA |
商品概述
一款适用于受电设备的USB供电控制器。它采用专有算法，可在无MCU支持的情况下（自动运行模式）与供电设备协商供电协议。PDO配置文件存储在集成的非易失性存储器中。该设备支持死电池模式，适用于从没电状态供电且需要高功率充电配置文件才能完全运行的受电设备。凭借其技术，它具备高压保护功能，可保护CC引脚免受高达22 V的VBUS短路影响，并支持直接连接到VBUS电源路径的VBUS引脚承受高达28 V的高压。
商品特性
- 自动运行的Type-C和USB PD受电控制器
- 支持死电池模式
- 最多3种受电PDO可配置配置文件
- 支持双高功率充电路径
- 集成VBUS开关栅极驱动器（PMOS）
- 集成VBUS电压监测
- 内部和/或外部VBUS放电路径
- CC引脚的VBUS短路保护（22 V）
- VBUS引脚的高压承受能力（28 V）
- 双电源（VSYS和/或VDD）：VSYS = [3.0 V; 5.5 V]，VDD = [4.1 V; 22 V]
- 支持调试附件模式
- 温度范围：-40 ℃至105 ℃
- ESD：3 kV HBM - 1.5 kV CDM
- 认证：USB Type-C rev 1.2、USB PD rev 2.0（TID #1000133）
- 与USB PD rev 3.0互操作
应用领域
- 打印机、摄像机、相机
- 物联网、无人机、配件和电池供电设备
- LED照明和工业设备
- 玩具、游戏设备、销售点终端、扫描仪
- 医疗保健和手持设备
- 任何Type-C受电设备
