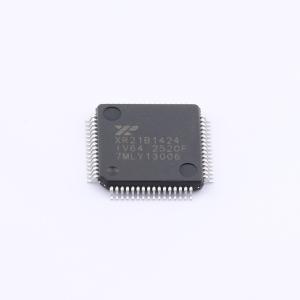

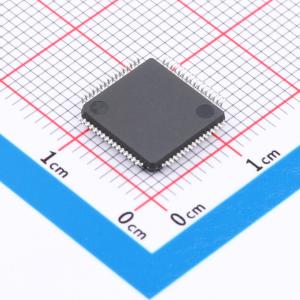

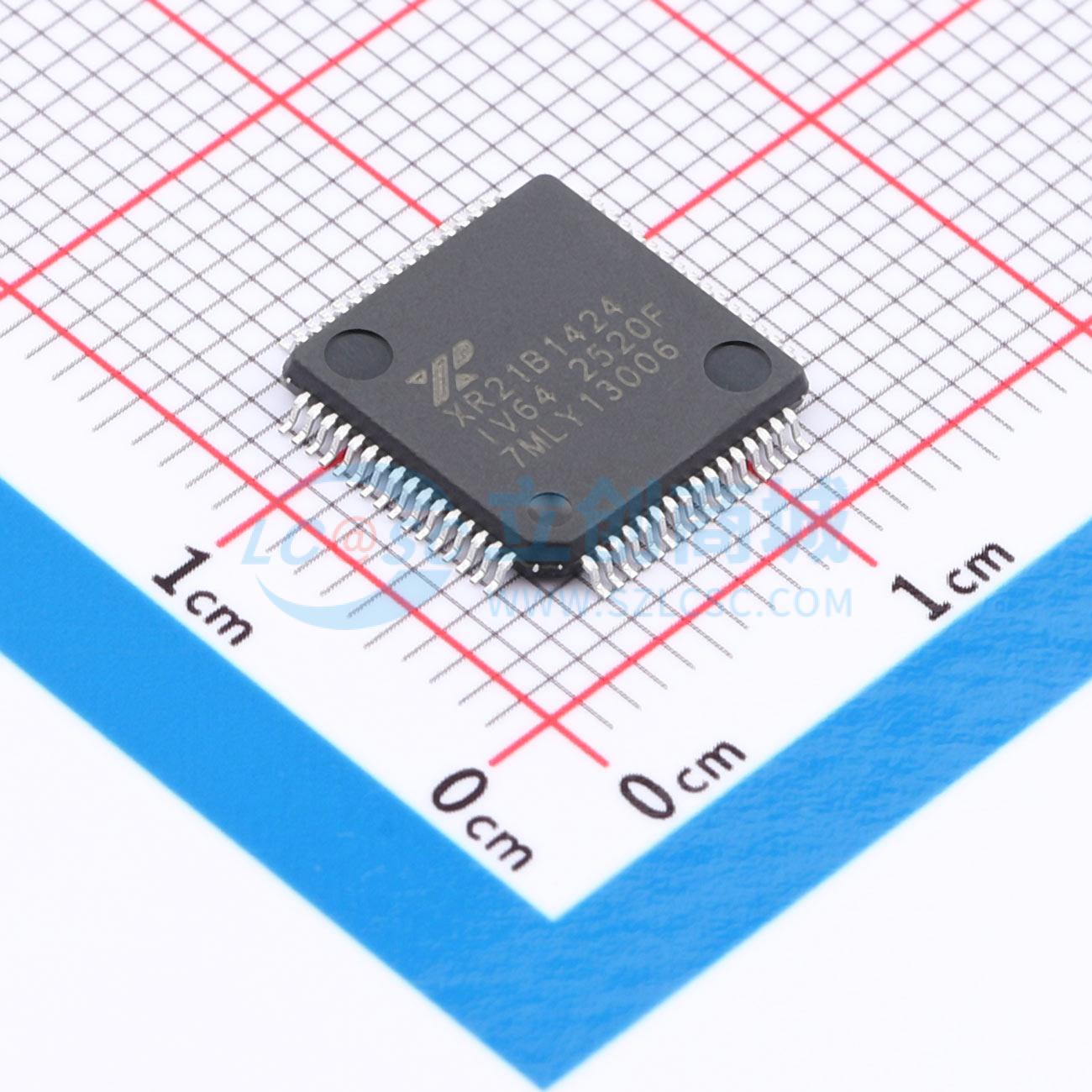

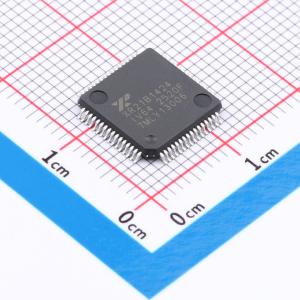

XR21B1424IV64TR-F
增强型4通道全速USB UART
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 增强型4通道全速USB到UART桥接器，支持USB 2.0全速（12Mbps）数据传输率。
- 品牌名称
- MaxLinear(迈凌)
- 商品型号
- XR21B1424IV64TR-F
- 商品编号
- C2678066
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | USB转UART | |
| USB协议版本 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
XR21B1424 是一种增强型通用异步收发器（UART）到USB接口的桥接器。其USB接口完全符合USB 2.0（全速）规范，支持12 Mbps的USB数据传输速率。该USB接口还支持USB挂起、恢复和远程唤醒操作。USB供应商ID、产品ID、电源模式、远程唤醒支持、最大功率以及许多其他设置可以通过USB接口在片上OTP存储器中进行编程。
XR21B1424包含一个内部振荡器，不需要外部晶体/振荡器。使用这个内部时钟和分数波特率发生器可以生成从300 bps到12 Mbps之间的任何UART波特率。
每个端口的UART引脚也可以配置为GPIO；方向、状态、输出驱动类型和输入上拉或下拉电阻可以通过片上OTP或通过内存映射寄存器动态编程。
大容量512字节的TX和RX FIFO防止了缓冲区溢出错误，并优化了数据吞吐量。自动半双工方向控制和可选的多点（9位）模式简化了半双工RS-485应用中的硬件和软件。宽模式允许对每个单独接收的字符进行错误监控。
XR21B1424使用原生操作系统CDC-ACM驱动程序或MaxLinear提供的定制驱动程序。MaxLinear提供了适用于Windows 2000、XP、Vista、7、8、8.1和10的WHQL/HCK认证软件驱动程序，以及适用于Windows CE、Linux和Mac OS X的软件驱动程序。提供完整的源代码。
XR21B1424可以从单个5V或3.3V电源供电。当使用5V输入供电时，会提供一个稳压的3.3V输出。
商品特性
- USBD+ /USBD- 上的 ±15KV ESD 保护
- 符合 USB 2.0 标准，全速 (12Mbps)
- 独特的预编程 USB 序列号
- 内部生成 48MHz 核心时钟
- 增强的 UART 功能
- 波特率从 300 bps 到 12 Mbps
- 分数波特率发生器
- 512 字节 TX 和 512 字节 RX FIFO
- 自动硬件/软件流控制
- 多点和半双工模式
- 自动 RS-485 半双工控制
- 可选 GPIO 或 Modem I/O
- 每通道最多 10 个 GPIO
- 5V 容忍的 GPIO 输入
- 挂起状态下的 GPIO 配置
- 可配置的时钟输出
- 64 引脚 LQFP 封装
- 工业级 -40°C 至 +85°C 温度范围
应用领域
- 建筑自动化
- 安全系统
- 工厂和过程控制
- 自动取款机终端
- USB 串行端口控制器
