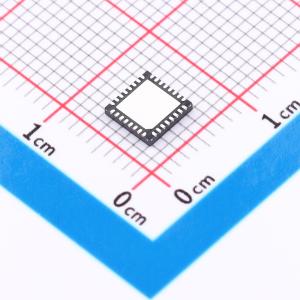

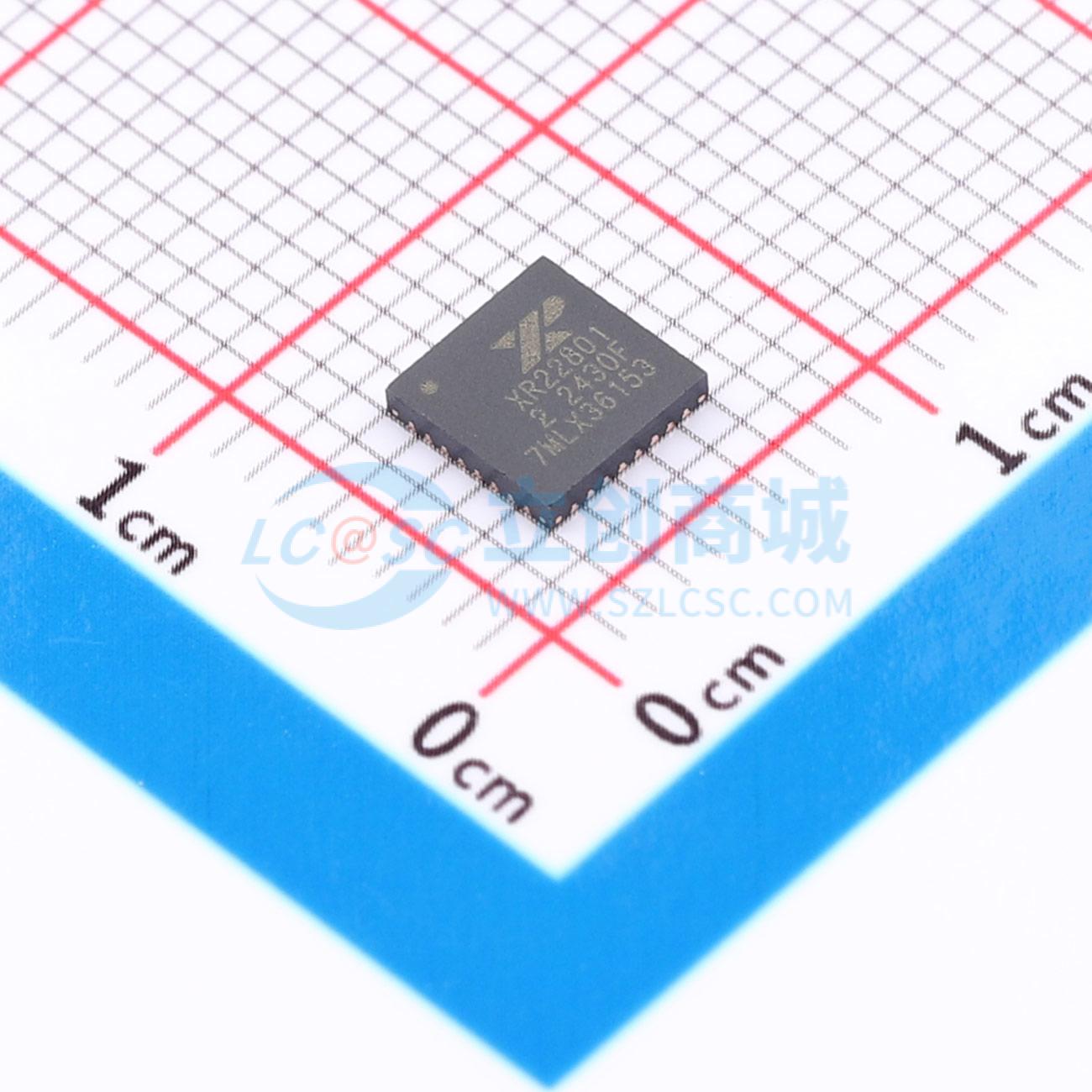

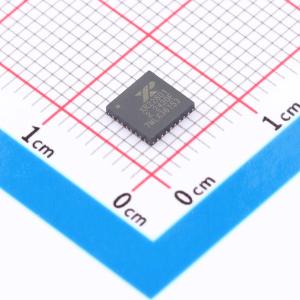

温馨提醒：图片仅供参考，商品以实物为准
XR22801IL32TR-F
高速USB到10/100以太网桥接器带一个UART
- 描述
- XR22801是一款符合USB 2.0标准的复合设备，具有嵌入式集线器和四个下游USB功能：10/100以太网MAC和PHY、UART、多主I2C控制器和增强型专用GPIO实体(EDGE)控制器。
- 品牌名称
- MaxLinear(迈凌)
- 商品型号
- XR22801IL32TR-F
- 商品编号
- C2678074
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 |
| 属性 | 参数值 | |
|---|---|---|
| 应用功能 | USB转以太网 |
商品概述
XR22801是一款高速USB 2.0复合设备，内置集线器和4个下游USB功能：10/100以太网MAC和PHY、UART、多主机I2C控制器以及增强型专用GPIO实体（EDGE）控制器。上游USB接口集成了符合高速（480Mbps）和全速（12Mbps）USB 2.0标准的USB 2.0 PHY和设备控制器。供应商ID、产品ID、电源模式、远程唤醒支持和最大功耗等值可以通过片上一次性可编程（OTP）存储器进行编程。
10/100以太网MAC和PHY符合IEEE 802.3标准，支持自动协商、自动MDIX、校验和卸载、10Base-T中的自动极性校正以及远程唤醒功能。
增强型UART的最大数据传输速率为15 Mbps。使用分数波特率生成器，可以在300 bps到15 Mbps之间准确生成任何波特率。此外，UART具有1024字节的TX FIFO和RX FIFO，以优化各种应用的整体数据吞吐量。自动RS485控制功能简化了半双工RS-485应用的硬件和软件。如果需要，多点（9位）模式功能通过根据接收到的地址字节启用或禁用UART接收器，进一步简化了典型的多点应用。
多主机I2C控制器和EDGE控制器（最多16个GPIO）可以通过USB HID接口访问。EDGE引脚或I2C接口可用于控制和监控其他外设。最多可以将2个EDGE引脚配置为PWM生成器。
商品特性
- 符合USB 2.0标准的接口
- 10/100以太网MAC和PHY
- 增强型UART
- I2C多主控
- 增强型专用GPIO实体（EDGE）
- 单+5.0V电源输入
- 稳定的+3.3V输出电源
- 单25MHz晶体
- USB数据引脚上的±15kV HBM ESD保护
- 所有其他引脚上的±8kV HBM ESD保护
- 符合USB CDC-ACM、CDC-ECM和HID标准
- 定制软件驱动程序
应用领域
- USB到Ethernet适配器
- POS终端
- 测试仪器
- 网络
- 工厂自动化和过程控制
- 工业应用
