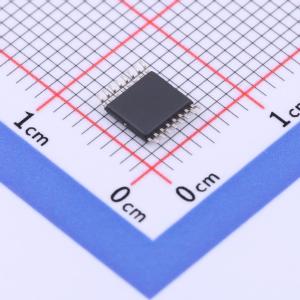

温馨提醒：图片仅供参考，商品以实物为准
SC18IS602BIPW/S8HP
SC18IS602BIPW/S8HP
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- NXP(恩智浦)
- 商品型号
- SC18IS602BIPW/S8HP
- 商品编号
- C2678036
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | SPI | |
| 工作电压 | 2.4V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 11mA |
商品概述
SC18IS602B旨在作为微控制器的标准I2C总线与SPI总线之间的接口。这使得微控制器能够通过其I2C总线直接与SPI设备进行通信。SC18IS602B可作为I2C总线从发送器或从接收器以及SPI主设备运行。SC18IS602B控制所有SPI总线特定的序列、协议和时序。SC18IS602B拥有自己的内部振荡器，并且支持四个SPI片选输出，这些输出在未使用时可配置为GPIO。
商品特性
- I2C总线从接口，最高运行速率达400 kHz
- SPI主设备，最高运行速率达1.8 Mbit/s
- 200字节数据缓冲区
- 最多四个从选择输出
- 最多四个可编程I/O引脚
- 工作电源电压：2.4 V至3.6 V
- 低功耗模式
- 可选内部振荡器
- 低电平有效中断输出
- 静电放电（ESD）保护：符合JESD22 - A114标准，人体模型（HBM）超过2000 V；符合JESD22 - A115标准，机器模型（MM）超过200 V；符合JESD22 - C101标准，带电器件模型（CDM）超过1000 V
- 闩锁测试符合JEDEC标准JESD78，超过100 mA
- 采用非常小巧的16引脚TSSOP封装
应用领域
- 将I2C总线转换为SPI总线
- 为现有系统添加额外的SPI总线控制器
