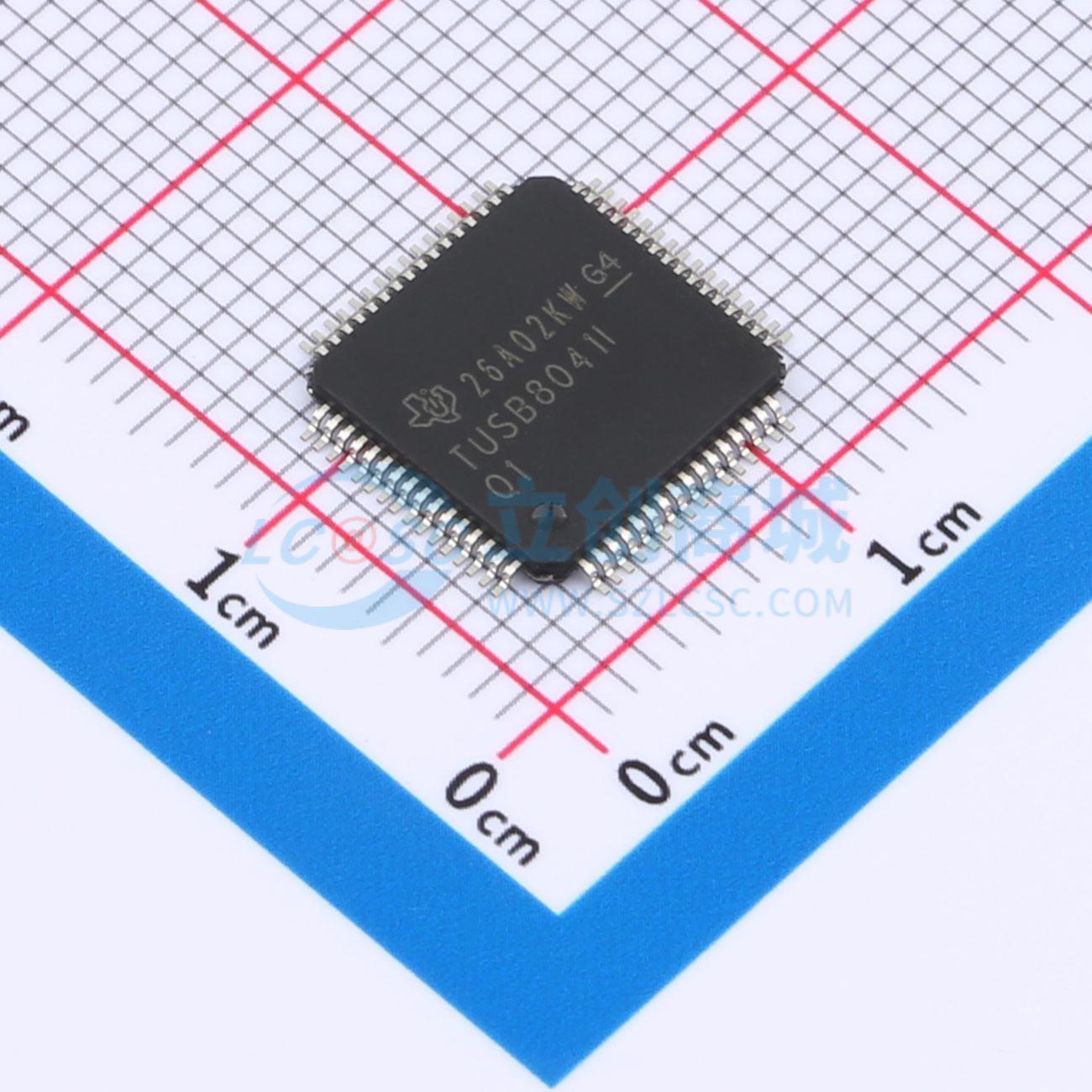

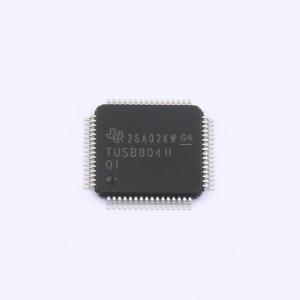

TUSB8041IPAPRQ1

TUSB8041-Q1 是一款四端口USB 3.0 集线器。该器件在上行端口上可提供同步超快速和高速/全速USB 连接，在下行端口上可提供超快速、高速、全速或者低速USB 连接。当上行端口被连接到一个只支持高速或者全速/低速连接的电气环境中时，下行端口上的超快速USB 连接被禁用。当上行端口被连接到一个只支持全速/低速连接的电气环境中时，下行端口上的超快速USB 和高速连接被禁用。

TUSB8041-Q1 支持每端口或成组电源开关和过流保护，而且支持电池充电应用。

按照USB 主机的要求，一个端口电源单独控制集线器开关为每个下行端口加电或者断电。同样地，当一个端口电源单独控制集线器感测到一个过流事件时，它只关闭到受影响的下行端口的电源。

当需要为任一端口供电时，一个成组集线器开关打开到其所有下行端口的电源。只有当所有端口处于电源可被移除的状态时，到下行端口的电源才可被关闭。同样地，当一个成组集线器感测到一个过流事件时，到所有下行端口的电源将被关闭。

TUSB8041-Q1 下行端口可提供电池充电连接下行端口(CDP) 握手支持，以此为电池充电应用提供支持。未连接上行端口时，该器件还支持专用充电端口(DCP) 模式。DCP 模式支持USB 电池充电并且符合中国电信行业标准YD/T 1591-2009，能够为USB 器件提供支持。此外，未连接上行端口时，自动模式能够为BC 器件以及支持分压器模式充电解决方案的器件提供透明支持。

TUSB8041-Q1 能够为包括电池充电支持在内的部分特性提供引脚搭接配置，还能够通过OTP ROM、I2CEEPROM 或IC/SMBus 受控接口为PID、VID、自定义端口和物理层配置提供定制支持。使用I2C EEPROM 或I2C/SMBus 受控接口时，还可以提供定制字串支持。

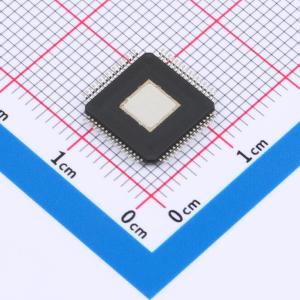

该器件采用64 引脚PAP 封装，专用于在 -40°C 到 85°C 的温度范围内工作。

• 四端口USB 3.0 集线器
• USB 2.0 集线器特性
• 多事务转换器(MTT) 集线器：四个事务转换器每个事务转换器有四个异步端点缓冲器
• 支持电池充电
• 充电下行端口(CDP) 模式（上行端口已连接）专用充电端口(DCP) 模式（上行端口未连接）DCP 模式符合中国电信行业标准YD/T 1591-2009
• D+/D- 分压器模式
• 支持作为一个USB 3.0 或者USB 2.0 复合器件运行
• 支持每端口或成组电源开关以及过流告知输入
• 可使用一次性可编程(OTP) ROM、串行EEPROM或I2C/SMBus 受控接口进行自定义配置：
  • VID 和PID
  • 端口定制
  • 生产商和产品字串（OTP ROM 不支持）
  • 序列号（OTP ROM 不支持）
• 可使用引脚选择或EEPROM/I2C/SMBus 受控接口选择应用特性
• 提供128 位通用唯一标识符(UUID)
• 支持通过USB 2.0 上行端口进行板载和系统内OTP/EEPROM 编程
• 单时钟输入，24MHz 晶振或者振荡器
• 无特殊驱动程序要求；可与任一支持USB 堆叠的操作系统无缝工作
• 64 引脚耐热增强型薄型四方扁平(HTQFP) 封装(PAP)

• 汽车
• 计算机系统扩展坞
• 监视器机顶盒
