TUSB8020B-Q1 是一款双端口 USB 3.0 兼容集线器。它在上游端口提供同时的 SuperSpeed USB 和高速/全速连接，并在下游端口提供 SuperSpeed USB、高速、全速或低速连接。当上游端口连接到仅支持高速或全速/低速连接的电气环境时，下游端口上的 SuperSpeed USB 连接将被禁用。当上游端口连接到仅支持全速/低速连接的电气环境时，下游端口上的 SuperSpeed USB 和高速连接将被禁用。

TUSB8020B-Q1 支持每个端口或组控电源切换和过流保护，并支持电池充电应用。单个端口电源控制集线器根据 USB 主机的请求，为每个下游端口开启或关闭电源。此外，当单个端口电源控制集线器检测到过流事件时，只有受影响的下游端口的电源将被关闭。组控集线器在需要为任何端口供电时，会为所有下游端口开启电源。除非所有端口都处于允许移除电源的状态，否则下游端口的电源不会被关闭。此外，当组控集线器检测到过流事件时，所有下游端口的电源将被关闭。

TUSB8020B-Q1 的下游端口通过提供 USB 电池充电 1.2 充电下游端口 (CDP) 握手支持，为电池充电应用提供支持。当上游端口未连接时，它还支持专用充电端口 (DCP) 模式。DCP 模式支持 USB 电池充电规范和中国电信行业标准 YD/T 1591-2009。此外，当上游端口未连接时，自动模式为符合 BC 1.2 标准的设备和支持分压器模式充电解决方案的设备提供透明支持。

TUSB8020B-Q1 提供一些功能的端子配置，包括电池充电支持，并提供通过 OTP ROM、I2C EEPROM 或通过 I2C SMBus 从机接口进行 PID、VID 和自定义端口和物理层配置的定制。在使用 I2C EEPROM 或 I2C SMBus 从机接口时，也提供自定义字符串支持。

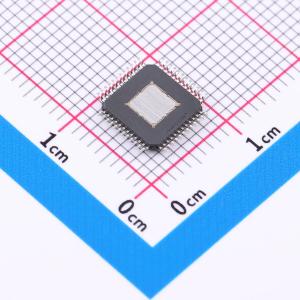

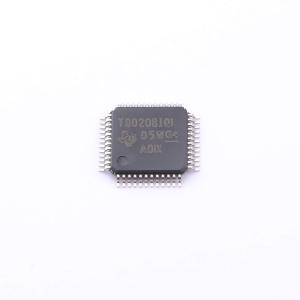

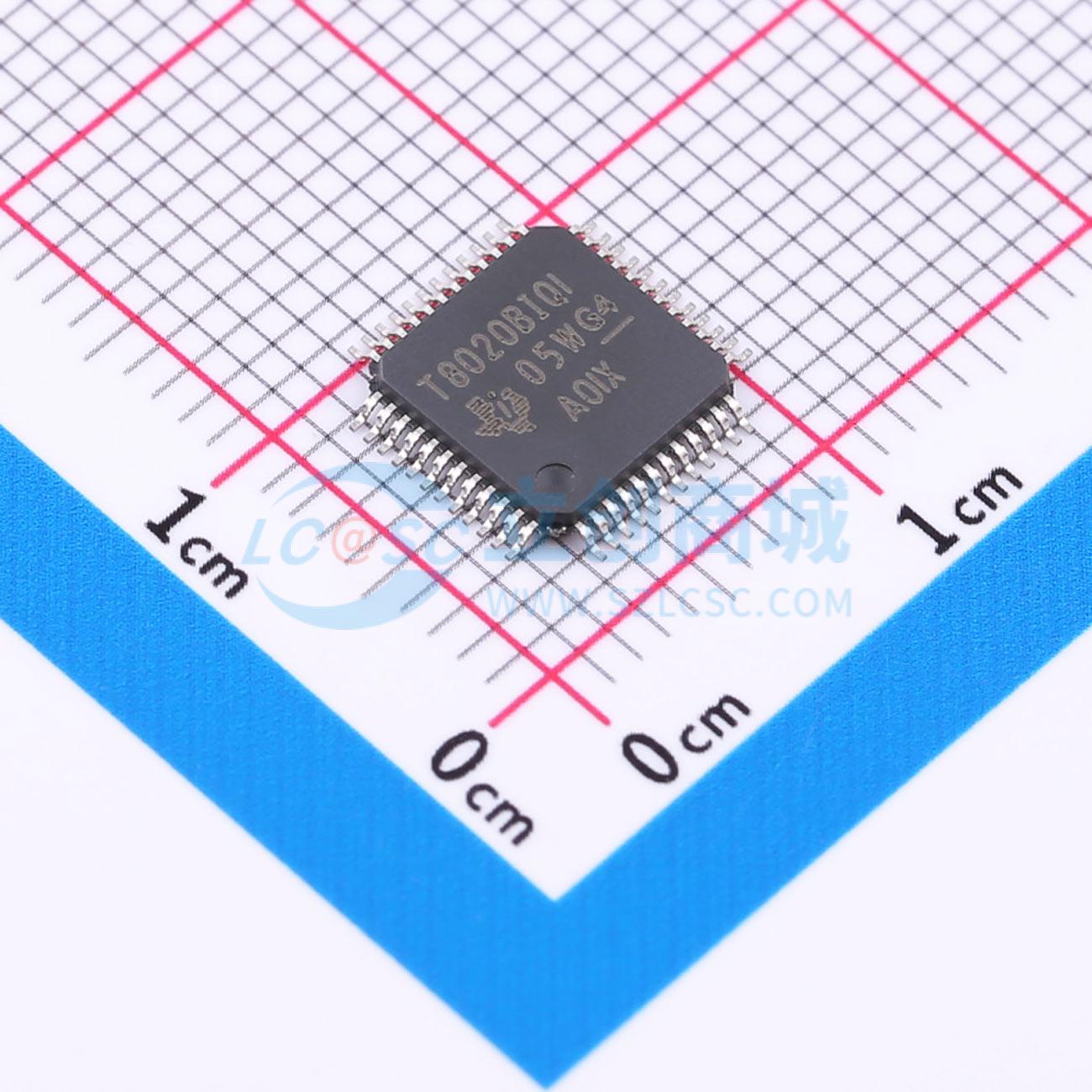

该器件采用 48 引脚 HTQFP 封装，设计可在 -40°C 至 85°C 的工业温度范围内工作。

	属性	参数值
	商品目录	USB集线器
	类型	集线器
	USB协议版本	USB 3.0
	数据速率	5Gbps

	属性	参数值
	工作电压	0.99V~1.26V；3V~3.6V
	工作温度	-40℃~+85℃
	存储器接口	I2C；SMBus
	通道数	2

TUSB8020BIPHPRQ1
