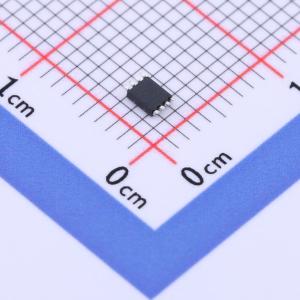

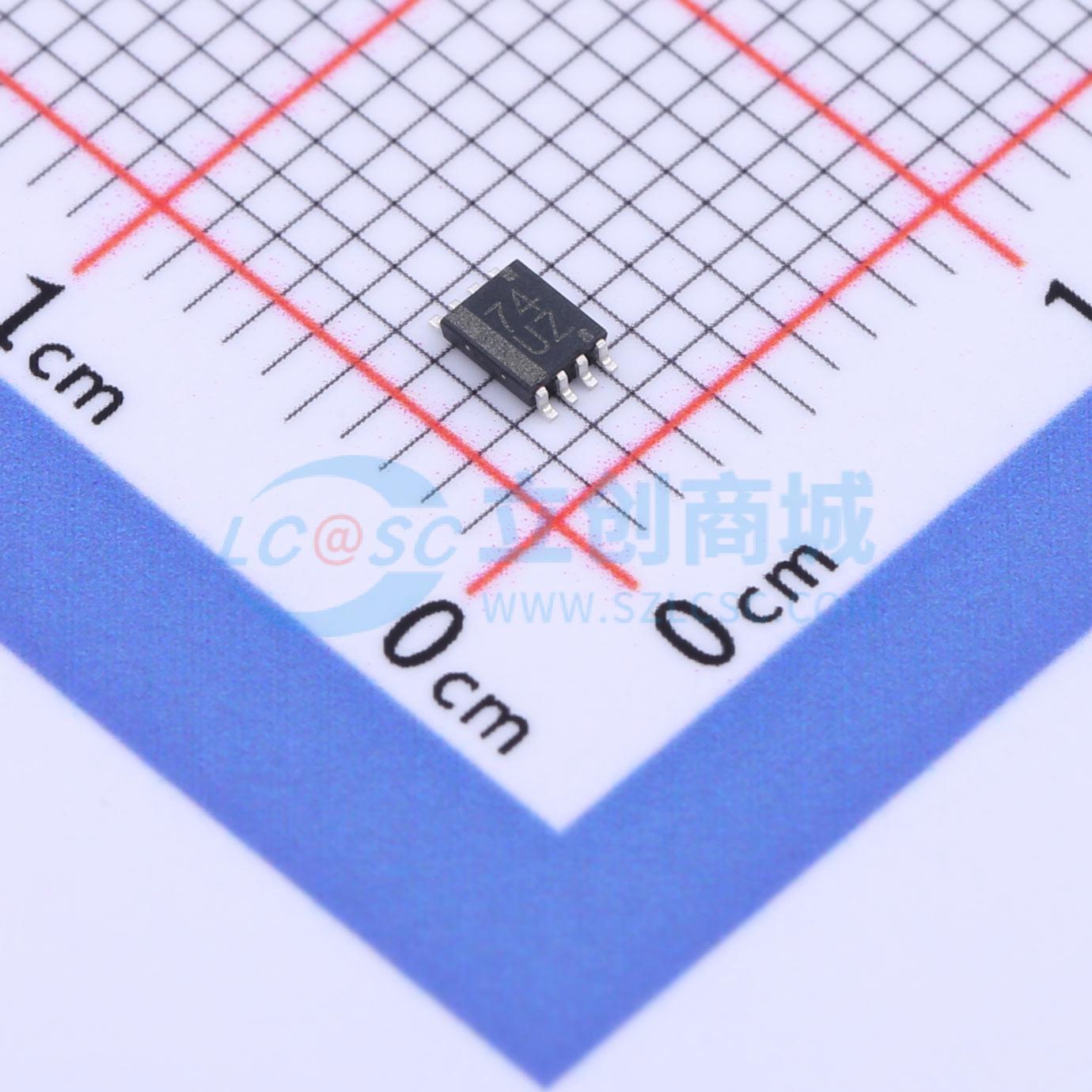

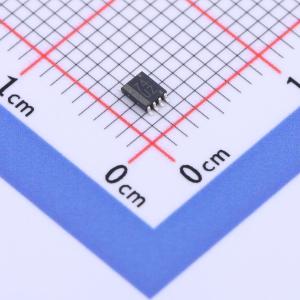

温馨提醒：图片仅供参考，商品以实物为准
SN74AUC1G74DCUR
单正沿触发带清零和预置功能的D型触发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AUC1G74 具有清零和预设功能的单路上升沿触发 D 型触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AUC1G74DCUR
- 商品编号
- C2677720
- 商品封装
- VSSOP-8-0.5mm
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 800mV~2.7V | |
| 时钟频率(fc) | 275MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 输出类型 | 互补式 | |
| 传播延迟(tpd) | 1.8ns@2.5V,30pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74AUC系列 | |
| 灌电流(IOL) | 9mA | |
| 拉电流(IOH) | 9mA | |
| 静态电流(Iq) | 10uA | |
| 输入电容 | 2.5pF | |
| 工作温度 | -40℃~+85℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 500ps | |
| 保持时间 | 300ps |
商品概述
这是一款单正沿触发D型触发器，电源电压工作范围为0.8V~2.7V，专门设计用于1.65V~1.95V电源电压工作。预置端或清零端为低电平时，无论其他输入电平如何，都会置位或复位输出。当预置端和清零端均为无效高电平时，满足建立时间要求的D输入端数据会在时钟脉冲的上升沿传输到输出。时钟触发发生在电压电平，与时钟脉冲的上升时间无直接关联。保持时间间隔结束后，D输入端的数据变化不会影响输出电平。为优化触发器在更高频率下的性能，当预置端和清零端同时为低电平时，清零端优先级高于预置端。该器件针对部分掉电应用进行了完整规范，Ioff电路可禁用输出，防止器件断电时产生损坏性电流回流。采用将管芯作为封装的封装技术。
商品特性
- 针对1.8V工作优化，具备3.6V I/O耐压能力，支持混合模式信号工作
- Ioff支持部分掉电模式工作
- 支持低于1V电压工作
- 1.8V下最大传输延迟tpd为1.5ns
- 低功耗，最大电源电流Icc为10μA
- 1.8V下输出驱动能力为±8mA
- 闩锁性能超过100mA，符合JESD 78 II类规范
- ESD防护性能超过JESD 22规范，人体模型可达2000V，机器模型可达200V，带电器件模型可达1000V
