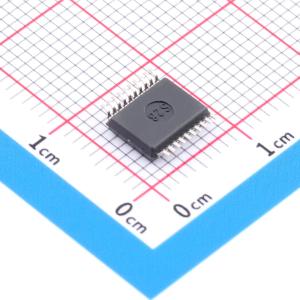

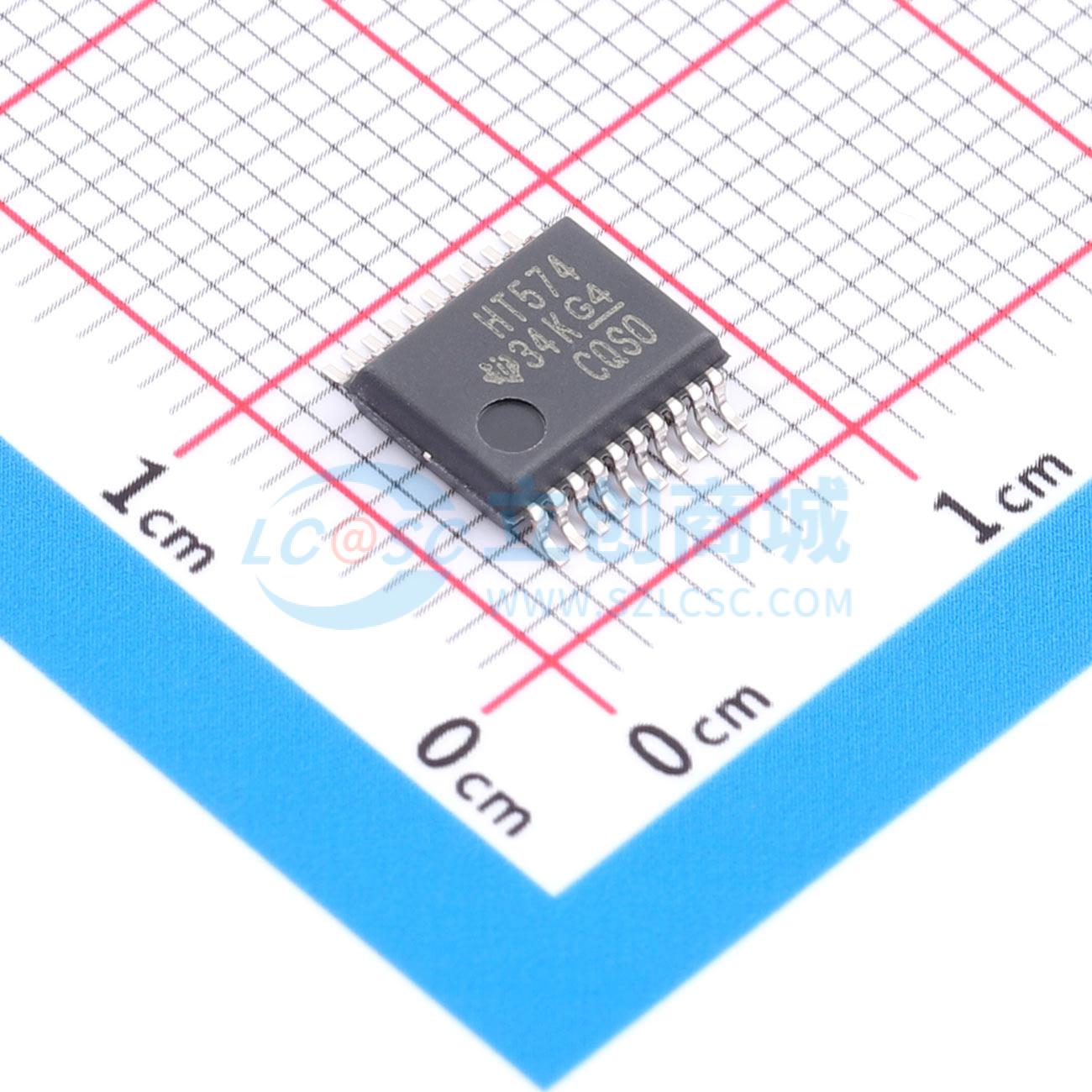

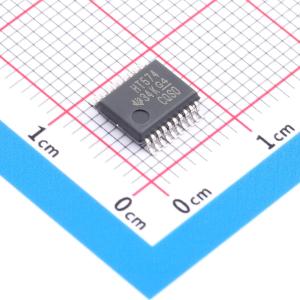

温馨提醒：图片仅供参考，商品以实物为准

SN74HCT574DBR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74HCT574 具有三态输出的八路边沿 D 类触发器
品牌名称: TI(德州仪器)
商品型号: SN74HCT574DBR
商品编号: C2677742
商品封装: SSOP-20-208mil
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

这些八路边沿触发 D 类触发器具有专为总线驱动设计的三态输出。HCT574 器件特别适合用于实现缓冲寄存器、I/O 端口、双向总线驱动器和工作寄存器。八 flip-flops 在时钟（CLK）输入的低到高转换时输入数据。缓冲输出使能（OE）输入可用于将八个输出置于正常逻辑状态（高或低逻辑电平）或高阻抗状态。在高阻抗状态下，输出不会显著加载或驱动总线线路。高阻抗状态和增强的驱动能力使其能够在无需接口或上拉组件的情况下驱动总线线路。 OE 不影响 flip-flops 的内部操作。当输出处于高阻抗状态时，可以保留旧数据或输入新数据。

商品特性

4.5V 至 5.5V 的工作电压范围
高电流三态同相输出直接驱动总线或驱动最多 15 个 LSTTL 负载
低功耗，ICC 最大值为 80μA
tpd 典型值 = 22ns
电压为 5V 时，输出驱动为 ±6mA
低输入电流，最大值 1μA
输入兼容 TTL 电压
总线结构引脚分配

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	触发器
	类型	D-型
	触发沿	上升沿
	工作电压	4.5V~5.5V
	时钟频率(fc)	40MHz
	功能	-
	元件数	1
	每个元件位数	8

	属性	参数值
	输出类型	-
	传播延迟(tpd)	47ns@5.5V,150pF
	系列	74HCT系列
	灌电流(IOL)	6mA
	拉电流(IOH)	6mA
	静态电流(Iq)	8uA
	输入电容	3pF
	工作温度	-40℃~+85℃
