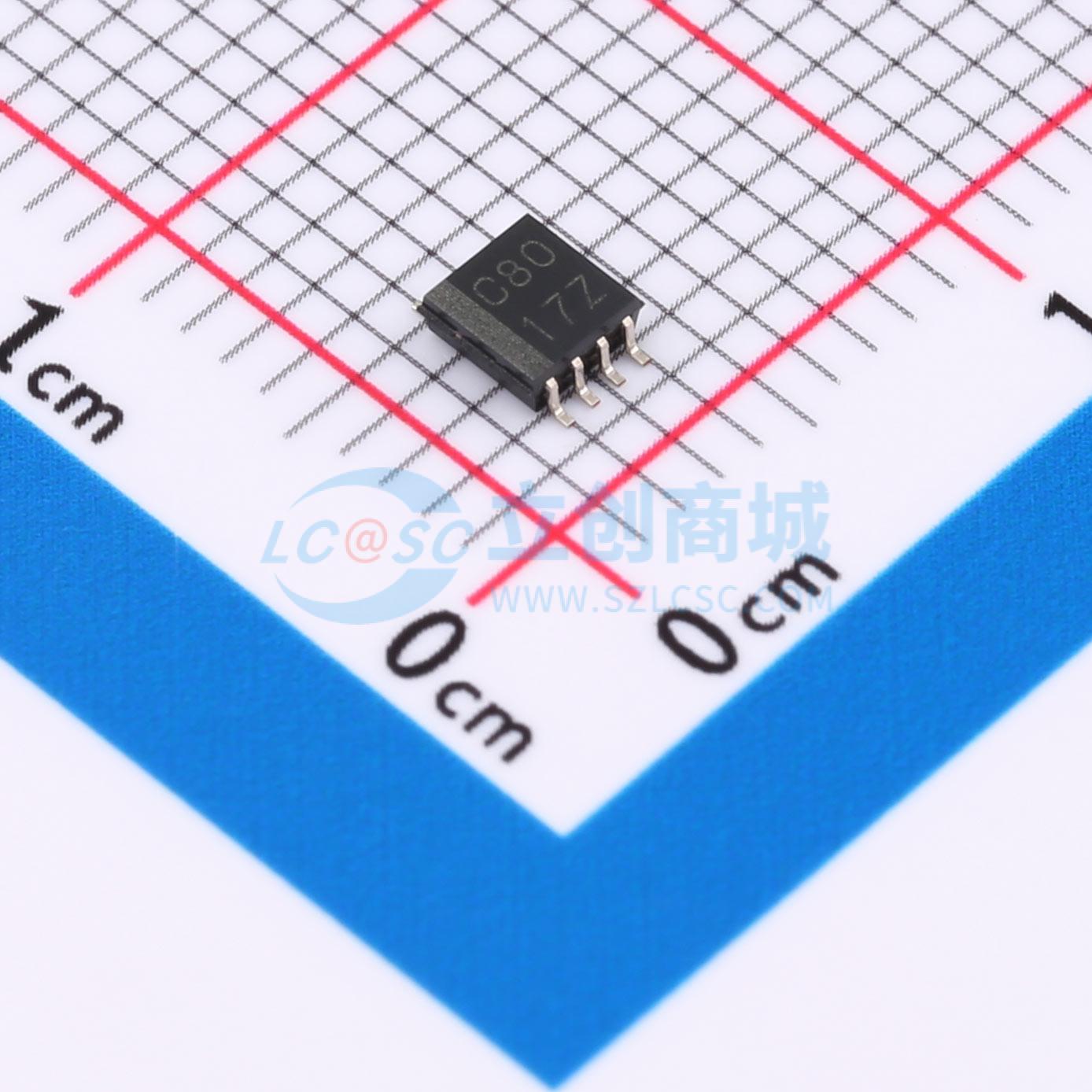

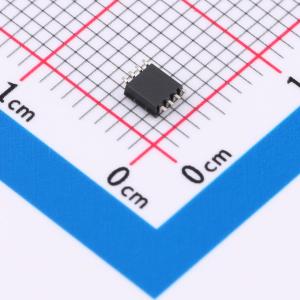

温馨提醒：图片仅供参考，商品以实物为准

SN74LVC2G80DCTR

双正边沿触发D型触发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVC2G80 双路上升沿触发 D 型触发器
品牌名称: TI(德州仪器)
商品型号: SN74LVC2G80DCTR
商品编号: C2677743
商品封装: SSOP-8
包装方式: 编带
商品毛重: 0.21克(g)

商品参数

商品概述

型号SN74LVC2G80为双路上升沿触发D型触发器，设计用于1.65V~5.5V VCC工作。当D输入端的数据满足建立时间要求时，数据会在时钟脉冲的上升沿传输到Q输出端。时钟触发发生在特定电压电平，与时钟脉冲的上升时间无直接关联。保持时间间隔结束后，D输入端的数据变化不会影响输出端的电平。NanoFree封装技术将裸片作为封装。该器件针对部分掉电应用进行了完整规范设计，Ioff电路可禁用输出，避免器件掉电时产生破坏性回流电流。器件内置有限的ESD保护，存储或操作过程中，应将引脚短接或将器件放置在导电泡沫中，防止MOS栅极受到静电损伤。

商品特性

可提供NanoFree封装，支持5V VCC工作
输入可承受最高5.5V电压
3.3V条件下最大传输延迟tpd为4.2ns
低功耗，最大ICC为10μA
VCC=3.3V、TA=25℃时，典型输出地弹VOLP小于0.8V
VCC=3.3V、TA=25℃时，典型输出VOH下冲VOHV大于2V
具备Ioff功能，支持活插入、部分掉电和反向驱动保护模式工作
闭锁性能超过100mA，符合JESD 78 II类标准
ESD防护性能符合JESD 22标准，可承受2000V人体模型放电、200V机器模型放电、1000V充电器件模型放电

	属性	参数值
	商品目录	触发器
	类型	D-型
	触发沿	上升沿
	工作电压	1.65V~5.5V
	时钟频率(fc)	160MHz
	功能	-
	元件数	2
	每个元件位数	1
	输出类型	-
	传播延迟(tpd)	4.5ns@5V,50pF

	属性	参数值
	系列	74LVC系列
	灌电流(IOL)	32mA
	拉电流(IOH)	32mA
	静态电流(Iq)	5uA
	输入电容	3.5pF
	工作温度	-40℃~+125℃
	同步/异步	-
	建立时间	1.1ns
	保持时间	800ps
