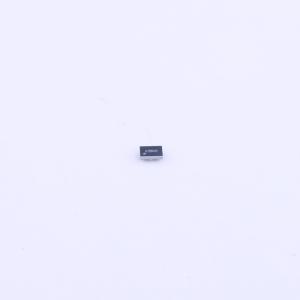

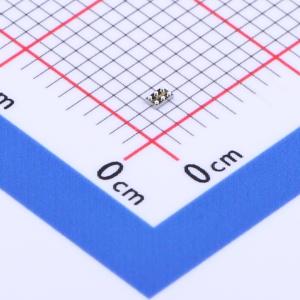

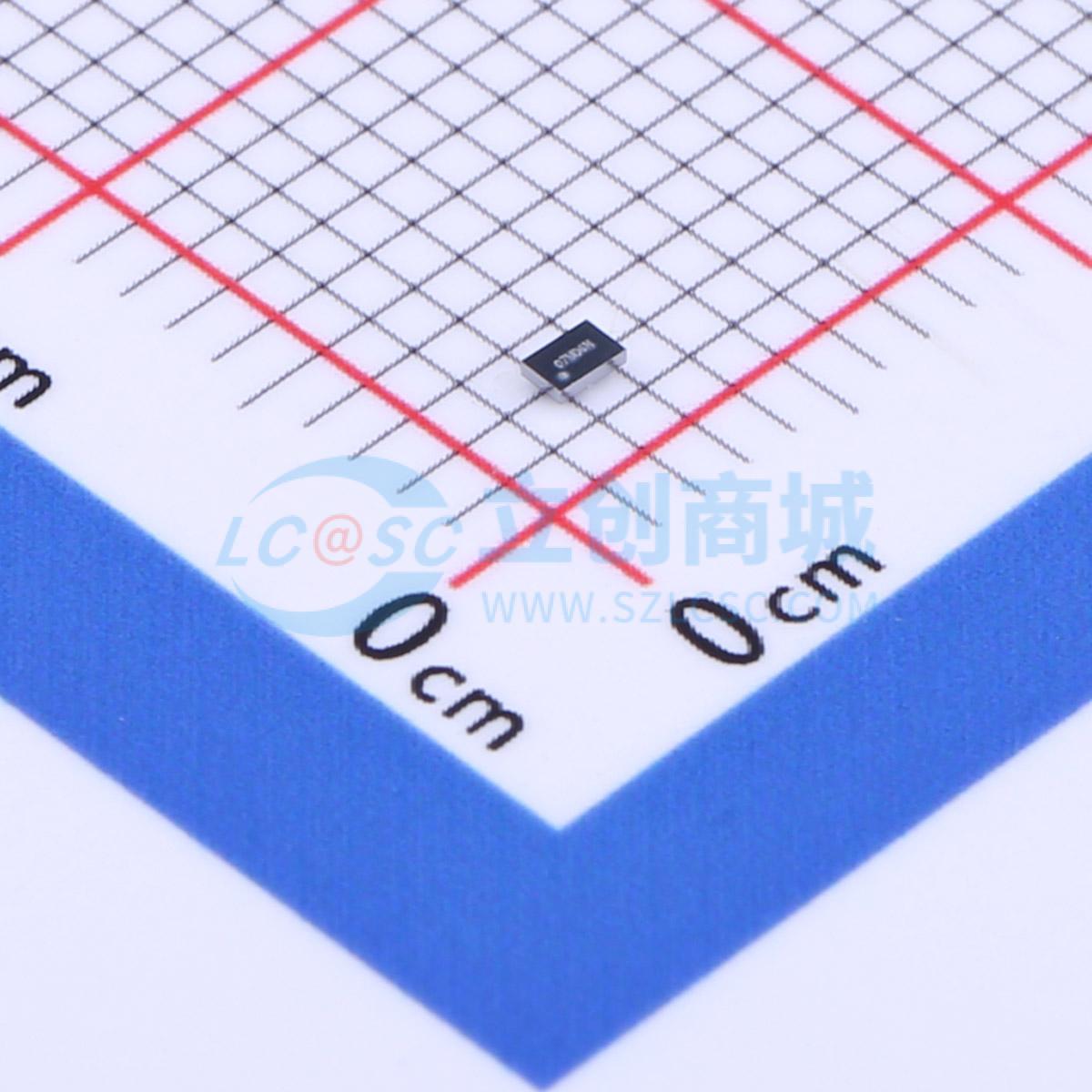

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G175YZPR
单D型触发器，带异步清零功能
- 描述
- SN74LVC1G175 具有异步清零功能的单路 D 型触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G175YZPR
- 商品编号
- C2677732
- 商品封装
- DSBGA-6(0.9x1.4)
- 包装方式
- 编带
- 商品毛重
- 0.010512克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 1.65V~5.5V | |
| 时钟频率(fc) | 175MHz | |
| 功能 | 复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 输出类型 | - | |
| 传播延迟(tpd) | 4ns@5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74LVC系列 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 静态电流(Iq) | 10uA | |
| 输入电容 | 3pF | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 2ns | |
| 保持时间 | 500ps |
商品概述
SN74LVC1G175是一款带异步清零功能的单D型触发器，工作电压范围为1.65V~5.5V Vcc。该器件带有异步清零CLR输入，当CLR为高电平时，D输入端的数据会在时钟CLK的上升沿传输到Q输出端；当CLR为低电平时，无论时钟沿或D端的数据状态如何，Q都会被强制为低电平。NanoFree封装技术采用裸片作为封装，该器件针对部分掉电应用做了完整规范，Ioff电路可关断输出，防止器件断电时产生破坏性反向电流。
商品特性
- 提供NanoFree封装
- 支持5V Vcc工作，输入可承受最高5.5V电压
- 支持降压转换至Vcc
- 3.3V下最大传输延迟tpd为4.3ns
- 低功耗，最大静态电流Icc为10μA
- 3.3V下输出驱动能力为±24mA
- Ioff支持热插入、部分掉电模式和反向驱动保护
- 闭锁性能超过100mA，符合JESD 78 II类标准
- ESD防护性能超过JESD 22标准，可承受2000V人体模型、200V机器模型、1000V带电设备模型测试
- 提供多种封装规格可选，包括6引脚SOT-23、6引脚SC70、6引脚SON、6引脚DSBGA
- 支持工作温度范围包含-40℃~85℃、-40℃~125℃
应用领域
- 电视、机顶盒、音频设备
- 电子销售点设备
- 电机驱动
- 个人电脑、笔记本电脑
- 服务器
- 工厂自动化与控制
- 平板电脑
- 医疗健康与健身领域
- 智能电网
- 电信基础设施
- 企业交换设备
- 投影仪
- 存储设备
