温馨提醒：图片仅供参考，商品以实物为准

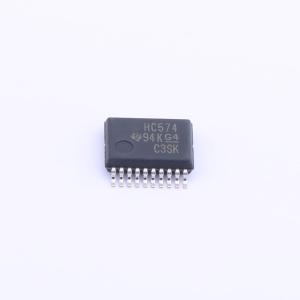

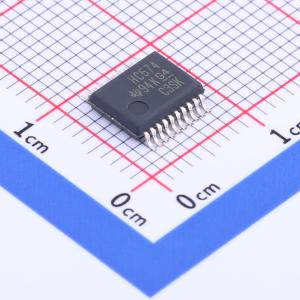

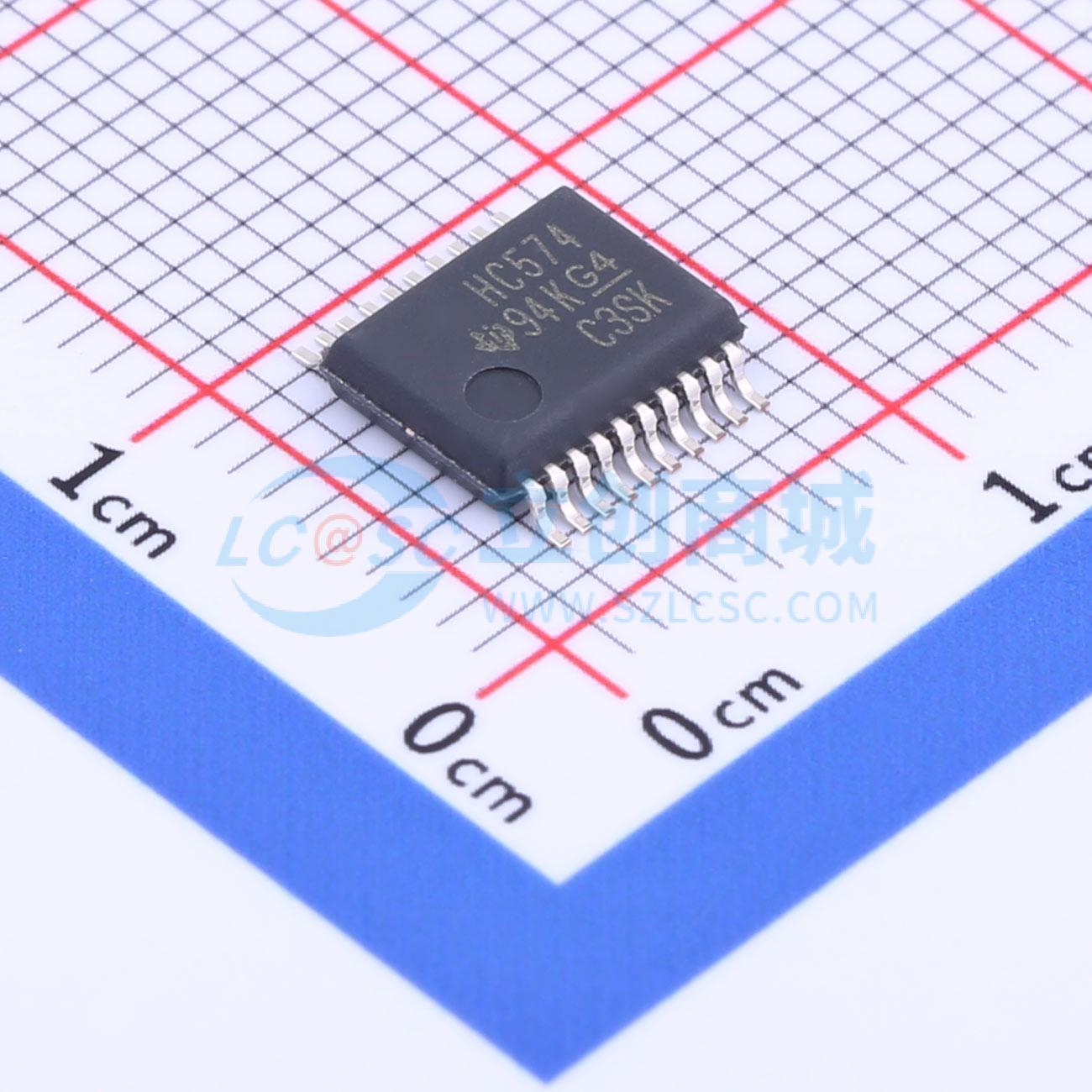

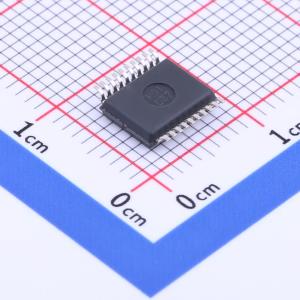

SN74HC574DBR
八进制边沿触发D型触发器，带三态输出，适用于总线驱动
- 描述
- SN74HC574 具有三态输出的八路边沿 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC574DBR
- 商品编号
- C2677728
- 商品封装
- SSOP-20-208mil
- 包装方式
- 编带
- 商品毛重
- 0.464克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 40MHz | |
| 功能 | - | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 输出类型 | 三态 | |
| 传播延迟(tpd) | 31ns@6V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HC系列 | |
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 静态电流(Iq) | 8uA | |
| 输入电容 | 3pF | |
| 工作温度 | -40℃~+85℃ | |
| 同步/异步 | - | |
| 建立时间 | 25ns | |
| 保持时间 | 5ns |
商品概述
本产品包含SN54HC574、SN74HC574两个系列，为八进制边沿触发D型触发器，带有专为总线驱动设计的三态输出，八个触发器在时钟输入由低到高跳变时写入数据。带缓冲的输出使能输入可将八个输出置于正常逻辑电平高电平或低电平或者高阻态，输出处于高阻态时不会对总线造成明显负载或驱动，配合增强的驱动能力，无需接口或上拉元件即可驱动总线。输出使能不能影响触发器的内部操作，输出处于高阻态时仍可保留旧数据或输入新数据，提供多种封装规格。
商品特性
- 工作电压范围为2V~6V
- 大电流三态同相输出，可直接驱动总线，最多可驱动15个LSTTL负载
- 低功耗，最大电源电流Icc为80μA
- 典型传输延迟tpd = 22 ns
- 5V电压下输出驱动能力为±6mA
- 最大输入电流为1μA
- 采用总线结构引脚排列
- 电源电压最大值范围为-0.5V~7V
- 输入钳位电流为±20mA，输出钳端电流为±20mA
- 连续输出电流为±35mA，VCC或GND的连续电流为±70mA
- 不同封装对应不同热阻：DB封装70℃/W，DW封装58℃/W，N封装69℃/W，NS封装60℃/W，PW封装83℃/W
- 存储温度范围为-65℃~150℃
应用领域
- 用于实现缓冲寄存器
- 用于实现I/O端口
- 用于实现双向总线驱动器
- 用于实现工作寄存器
