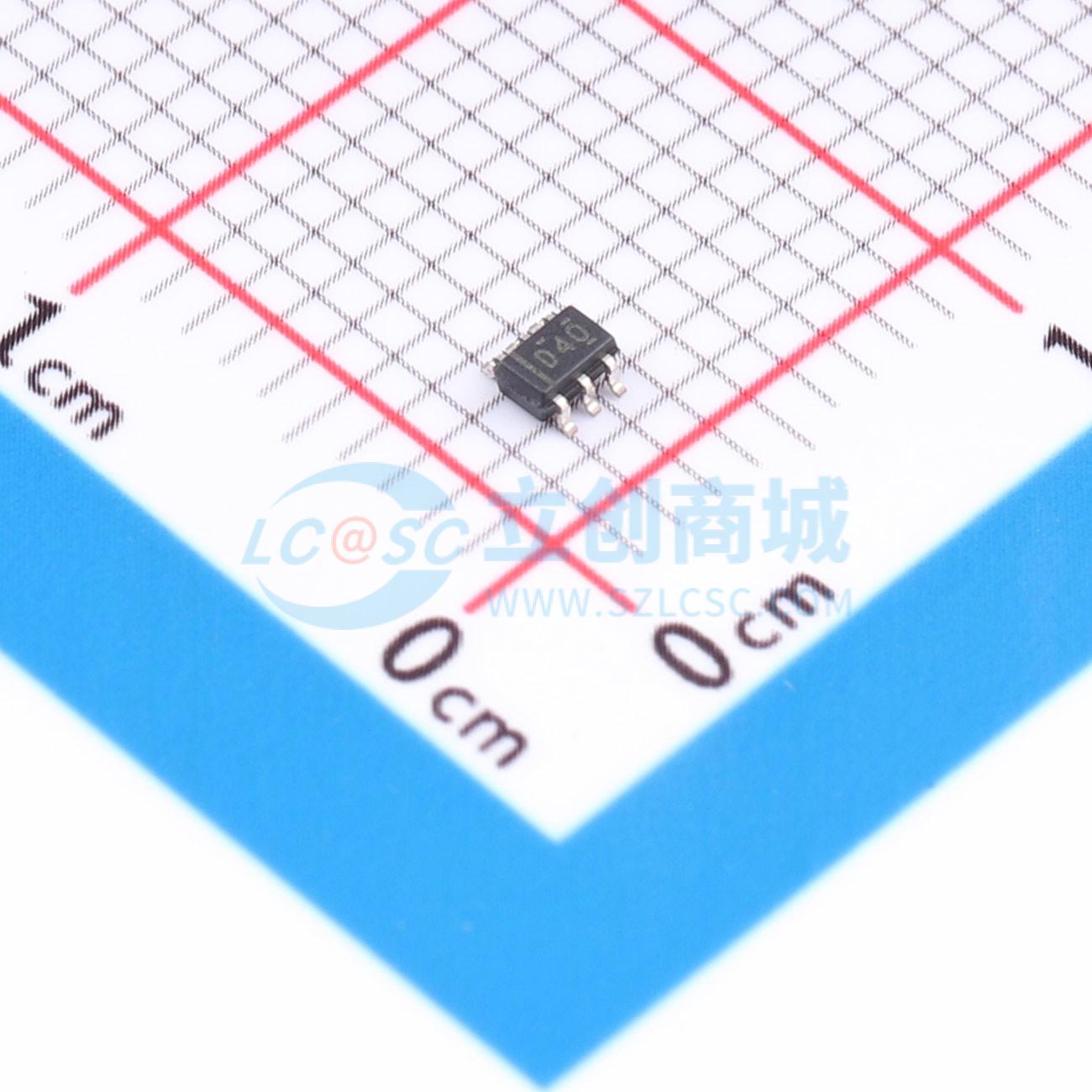

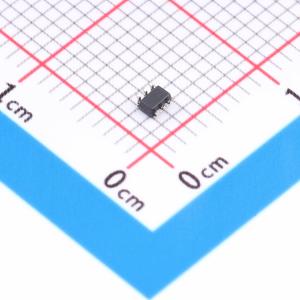

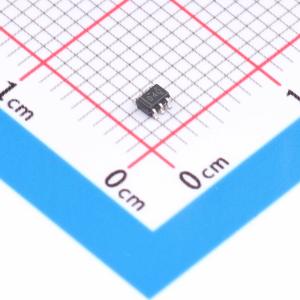

温馨提醒：图片仅供参考，商品以实物为准

CLVC1G374QDCKRQ1

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVC1G374-Q1 具有三态输出的汽车类单路 D 级触发器
品牌名称: TI(德州仪器)
商品型号: CLVC1G374QDCKRQ1
商品编号: C2677712
商品封装: SC-70-6
包装方式: 编带
商品毛重: 0.1555克(g)

商品参数

商品概述

这是一款带有三态输出的单D型触发器，型号为SN74LVC1G374-Q1，工作电源电压范围为1.65V~5.5V。其三态输出专门设计用于驱动高容性或相对低阻抗负载，在时钟输入的正跳变沿，Q输出会被设置为数据D输入端建立的逻辑电平。缓冲输出使能OE输入可将输出设置为正常逻辑状态（高或低逻辑电平）或高阻态，高阻态下输出不会对总线造成明显负载或驱动，高阻态与增强的驱动能力使其无需接口或上拉组件即可驱动总线。OE不影响触发器的内部操作，输出处于高阻态时仍然可以保留旧数据或输入新数据。为保证上下电过程中输出保持高阻态，OE需要通过上拉电阻接VCC，电阻的最小值由驱动器的灌流能力决定。该器件完全支持部分掉电应用，内置的Ioff电路会在器件掉电时禁用输出，防止产生有害的回流电流，存储和操作过程中需要采取措施防止MOS栅极被静电损坏。

商品特性

可用于汽车应用领域
支持5V VCC工作
输入可承受最高5.5V电压
3.3V条件下最大传输延迟tpd为4ns
低功耗，最大电源电流ICC为10μA
3.3V条件下输出驱动能力为±24mA
Ioff支持部分掉电模式工作
闩锁性能超过JESD 78 II类标准的100mA要求
静电放电保护性能超过JESD 22标准，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V

应用领域

实现缓冲寄存器
用于输入输出端口设计
制作双向总线驱动器
实现工作寄存器
驱动高容性或相对低阻抗负载

	属性	参数值
	商品目录	触发器
	类型	D-型
	触发沿	上升沿
	工作电压	1.65V~5.5V
	时钟频率(fc)	175MHz
	功能	-
	元件数	1
	每个元件位数	1
	输出类型	三态
	传播延迟(tpd)	5ns@5V,50pF

	属性	参数值
	系列	74LVC系列
	灌电流(IOL)	40mA
	拉电流(IOH)	40mA
	静态电流(Iq)	10uA
	输入电容	3pF
	工作温度	-40℃~+125℃
	同步/异步	-
	建立时间	1.5ns
	保持时间	1.5ns
