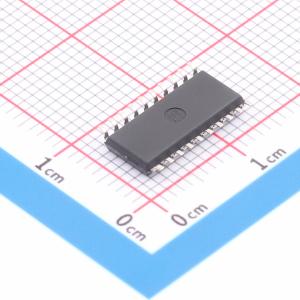

SN74LV574ANSR

描述: SN74LV574A 具有三态输出的八路边沿 D 类触发器
品牌名称: TI(德州仪器)
商品型号: SN74LV574ANSR
商品编号: C2677716
商品封装: SO-20-208mil
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

'LV574A 器件是八路边沿触发 D 类触发器，旨在于 2V 至 5.5V VCC 下运行。这些器件具有专门设计用于驱动高容性或较低阻抗负载的三态输出。这些器件特别适用于实现缓冲寄存器、I/O 端口、双向总线驱动器和工作寄存器。在时钟 (CLK) 输入发生正转换时，Q 输出被设置为在数据 (D) 输入端设置的逻辑电平。

商品特性

2V 至 5.5V VCC 运行
5V 时 tpd 最大值为 7.1ns
VOLP（输出接地反弹）典型值小于 0.8V（VCC = 3.3V、TA = 25℃）
VOHV（输出 VOH 下冲）典型值大于 2.3V（VCC = 3.3V、TA = 25℃）
支持所有端口上的混合模式电压运行
Ioff 支持局部断电模式运行
闩锁性能超过 250mA，符合 JESD 17 规范

应用领域

服务器
发光二极管 (LED) 显示屏
网络交换机
电信基础设施
电机驱动器
I/O 扩展器

交货周期

订货7-9个工作日

购买数量

(2000个/圆盘，最小起订量 1000 个)

个

起订量：1000 个2000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	触发器
	类型	D-型
	触发沿	上升沿
	工作电压	2V~5.5V
	时钟频率(fc)	175MHz
	功能	-
	每个元件位数	8
	输出类型	三态
	传播延迟(tpd)	10.6ns@5V,50pF

	属性	参数值
	系列	74LV系列
	灌电流(IOL)	16mA
	拉电流(IOH)	16mA
	静态电流(Iq)	20uA
	输入电容	1.8pF
	工作温度	-40℃~+125℃
	建立时间	3.5ns
	保持时间	1.5ns
