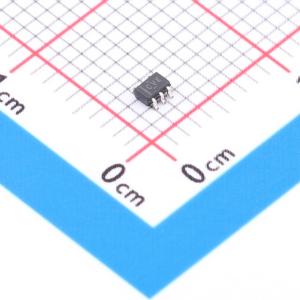

温馨提醒：图片仅供参考，商品以实物为准

SN74LVC1G07MDCKREP

单路缓冲器/驱动器，漏极开路输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVC1G07-EP 具有漏极开路输出的增强型产品单路 1.65V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74LVC1G07MDCKREP
商品编号: C2675898
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.137931克(g)

商品参数

商品概述

SN74LVC1G07是一款单缓冲驱动器，支持1.65V~5.5V VCC工作，其输出为开漏输出，可与其他开漏输出连接，实现低电平有效线或或高电平有效线与功能，最大灌电流为32mA；该器件针对部分掉电应用，采用Ioff设计并完成全规格验证，Ioff电路可禁用输出，避免器件掉电时有害电流倒流通过器件。

商品特性

具备受控基线管控
扩展温度性能覆盖范围为-55℃~125℃
提供增强型减少制造源支持，可提供产品变更通知
器件资格符合JEDEC及行业标准，可确保宽温度范围下可靠运行
支持5V VCC工作
输入和开漏输出可承受最高5.5V电压
3.3V条件下最大传输延迟tpd为5.7ns
低功耗，最大静态电流Icc为10μA
3.3V条件下输出驱动能力为±24mA
Ioff支持部分掉电模式运行
闩锁性能超过100mA，符合JESD 78 II类标准
ESD防护符合JESD 22标准，人体模型等级可达2000V，机器模型等级可达200V，充电器件模型等级可达1000V
符合RoHS要求，适配无铅加工工艺

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	开漏
	工作电压	1.65V~5.5V
	元件数	1
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	32mA
	拉电流(IOH)	-
	系列	74LVC
	工作温度	-55℃~+125℃
	静态电流(Iq)	10uA
	传播延迟(tpd)	5.7ns@3.3V,50pF
	功能特性	掉电隔离
