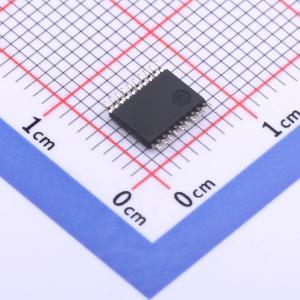

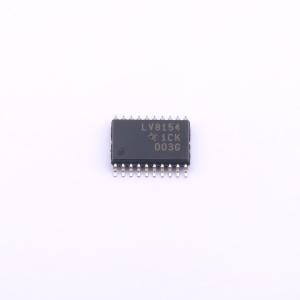

SN74LV8154PWR

25MHz 16位二进制计数器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LV8154 具有三态输出寄存器的双通道 16 位二进制计数器
品牌名称: TI(德州仪器)
商品型号: SN74LV8154PWR
商品编号: C2675496
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

	属性	参数值
	复位方式	异步
	计时方式	-
	计数速率	25MHz
	传播延迟(tpd)	14ns
	耗散功率(Pd)	-
	工作温度	-40℃~+85℃
	功能特性	级联计数器；复位功能；计数值锁存；低功耗模式

商品概述

SN74LV8154是一款带三态输出寄存器的双16位二进制计数器，支持2V至5.5V电源电压工作。该器件的计数器带有专用时钟输入，共享时钟存储寄存器采样并保存计数器内容，两个计数器共享异步清零输入，32位存储寄存器可每次8位映射到输出总线，需要四次总线读取即可访问两个存储计数的内容；两个计数器可通过将CLKBEN连接到RCOA实现级联，所有时钟均为上升沿触发，所有其他输入为低电平有效。该器件完全支持部分掉电应用，Ioff电路可禁用输出，防止器件掉电时产生有害的回流电流。

商品特性

可作为两个16位计数器或单个32位计数器使用
带有8位计数器读取总线
支持2V至5.5V VCC工作
5V条件下，RCLK到Y的最大tpd为25ns
在VCC=5V、TA=25℃条件下，输出接地反弹典型V_OLP小于0.7V
在VCC=5V、TA=25℃条件下，输出高电平下冲典型V_OHV大于4.4V
Ioff支持部分掉电模式工作
闩锁性能超过250mA，符合JESD 17标准
ESD防护性能符合JESD 22标准，人体模型可达2000V，机器模型可达200V，带电器件模型可达1000V

应用领域

增计数器
双路增计数器

	属性	参数值
	商品目录	计数器/分频器
	逻辑类型	2分频
	分辨率(位)	16
	系列	74LV
	计时方向	向上计数器
	工作电压	2V~5.5V
	元件数	2
	触发沿	上升沿
