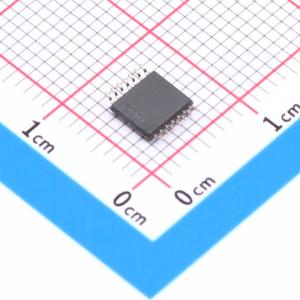

温馨提醒：图片仅供参考，商品以实物为准

SN74LV393ATPWRG4Q1

70MHz 4位二进制计数器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LV393A-Q1 汽车类双路 4 位同步二进制计数器
品牌名称: TI(德州仪器)
商品型号: SN74LV393ATPWRG4Q1
商品编号: C2675498
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.204克(g)

商品参数

商品概述

SN74LV393A单个封装内集成两个独立的4位二进制计数器，包含八个触发器与额外门电路。每个计数器带有独立清零端和时钟输入端，器件在时钟脉冲的负跳变时改变状态，可实现N位二进制计数，具备256分频能力，每个计数级都设置有并行输出，可获取输入计数频率的任意约数，输出系统定时信号。器件支持部分掉电模式应用，掉电时电路会关闭输出，可防止有害回流电流损坏器件。

商品特性

符合汽车应用要求
ESD防护超过2000V，方法3015，机器模型测试下超过200V，C=200pF，R=0
支持2V~5.5V VCC工作电压
5V条件下最大传输延迟tpd为9.5ns
VCC=3.3V，TA=25℃条件下，典型输出接地反弹VOLP小于0.8V
VCC=3.3V，TA=25℃条件下，典型输出高电平下冲VOHV大于2.3V
Ioff电路支持部分掉电模式操作
内置双4位二进制计数器，各配备独立时钟
每个4位计数器都带有直接清零功能
可减少一半的计数器封装数量，提升系统密度
所有未使用输入端需接VCC或GND以保证正常工作
最大额定值：电源电压范围-0.5V到7V
最大额定值：输入电压范围-0.5V到7V
最大额定值：高低状态输出电压范围-0.5V到VCC+0.5V，上限最大为7V
最大额定值：掉电状态输出电压范围-0.5V到7V
最大额定值：输出钳位电流IOK（VO<0）为-50mA
最大额定值：连续输出电流（VO为0到VCC）为±25mA
最大额定值：流经VCC或GND的连续电流为±50mA
最大额定值：封装热阻抗θJA为113℃/W
最大额定值：存储温度范围-65℃到150℃

应用领域

汽车电子领域

	属性	参数值
	商品目录	计数器/分频器
	逻辑类型	2分频
	分辨率(位)	4
	系列	74LV
	计时方向	-
	工作电压	2V~5.5V
	元件数	2
	触发沿	下降沿

	属性	参数值
	复位方式	异步
	计时方式	-
	计数速率	70MHz
	传播延迟(tpd)	14.5ns@5V,50pF
	耗散功率(Pd)	-
	工作温度	-40℃~+105℃
	功能特性	可编程分频比；复位功能
