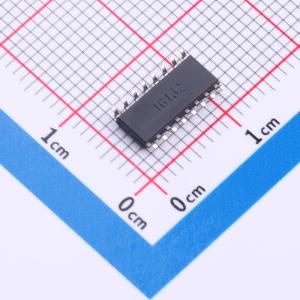

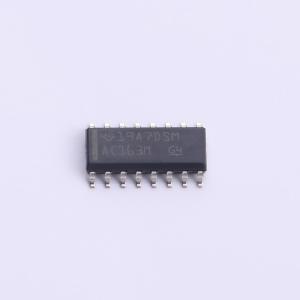

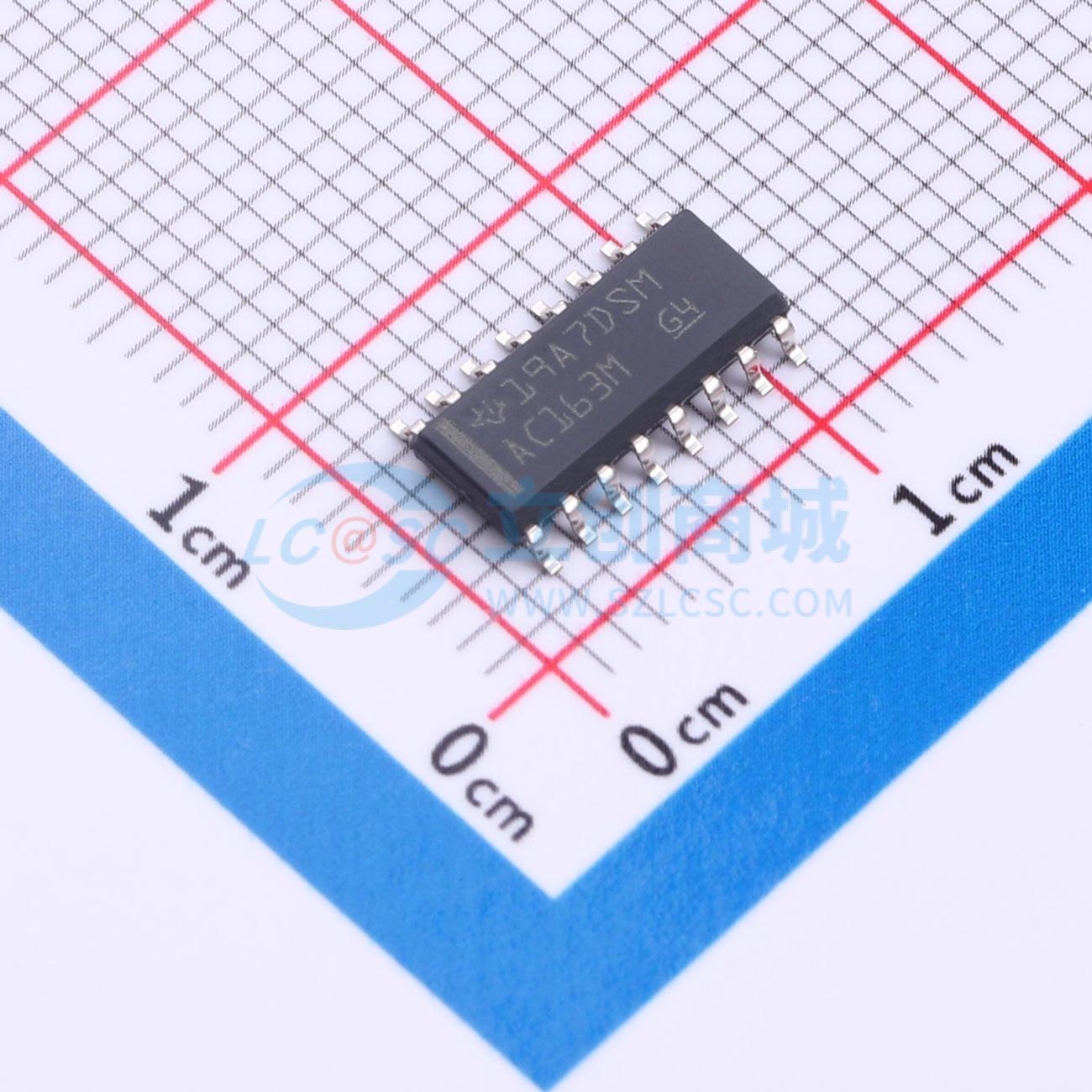

CD74AC163M96

AC163器件是4位二进制计数器。这些同步可预置计数器具备内部进位预看，可用于高速计数设计。同步工作通过所有触发器同时时钟触发实现，因此当计数使能（ENP、ENT）输入和内部门电路给出指令时，输出同步变化。这种工作模式消除了通常与纹波时钟计数器相关的输出计数尖峰。缓冲时钟（CLK）输入在时钟波形的上升（正沿）沿触发四个触发器。该计数器具备完全可编程性，可预置为0到9或15之间的任意数值。预置是同步的，因此在置数输入设置低电平会禁用计数器，并在下一个时钟脉冲后使输出与设定数据一致，与使能输入的电平无关。清零功能为同步功能。在清零（CLR）输入设置低电平后，会在CLK下一个从低到高的跳变后将所有四个触发器输出置为低电平，与使能输入的电平无关。这种同步清零允许通过对期望最大计数的Q输出译码，轻松修改计数长度。译码使用的门的低有效输出连接到CLR，可将计数器同步清零到0000。进位预看电路可实现n位同步应用的计数器级联，无需额外门电路。ENP、ENT和纹波进位输出（RCO）可实现该功能。ENP和ENT都必须为高电平才能计数，ENT前馈使能RCO。使能RCO后，当计数达到最大值（9或15，QA为高电平时）会产生一个高电平脉冲。这个高电平溢出纹波进位脉冲可用于使能后续级联阶段。允许在CLK的任意电平下改变ENP或ENT。该器件具备完全独立的时钟电路。修改工作模式的控制输入（ENP、ENT或LOAD）的变化，直到下一次时钟触发才会影响计数器内容。计数器的功能（无论使能、禁用、置数还是计数）完全由满足稳定建立保持时间的条件决定。

• 内部预看实现快速计数
• 进位输出支持n位级联
• 同步计数
• 同步可编程

• 高速计数设计
• n位同步计数应用
