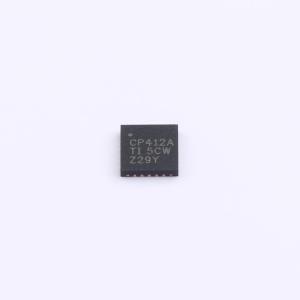

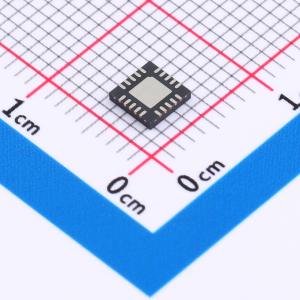

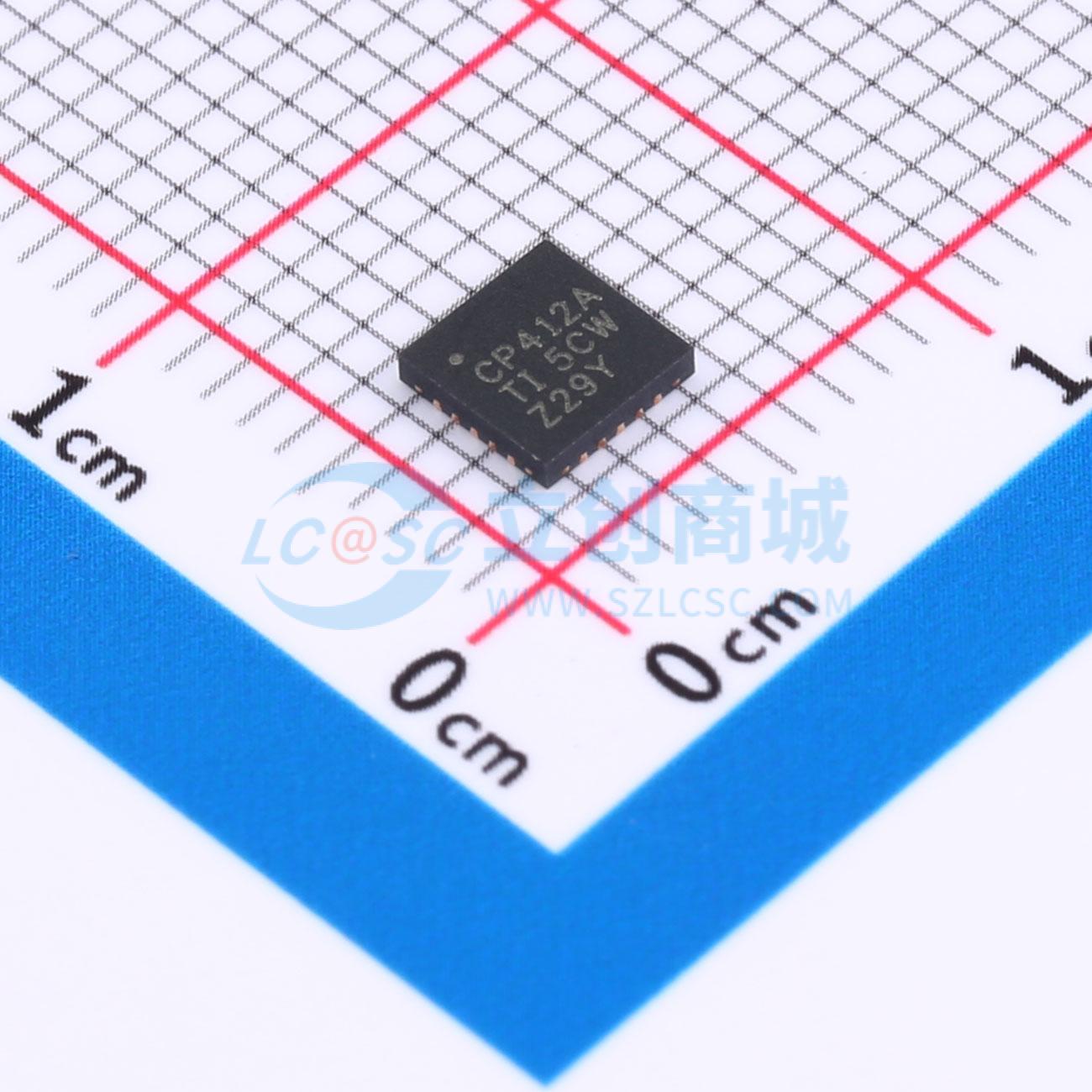

SN75LVCP412ARTJR

双通道 SATA 3-Gbps 转接驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN75LVCP412A 2 通道 SATA 3Gbps 转接驱动器
品牌名称: TI(德州仪器)
商品型号: SN75LVCP412ARTJR
商品编号: C2675069
商品封装: QFN-20-EP(4x4)
包装方式: 编带
商品毛重: 0.07克(g)

商品参数

商品概述

SN75LVCP412A是一款双通道SATA信号重驱动器与信号调理器，支持最高3.0Gbps的数据传输速率，符合SATA规范2.6版本。该器件采用单3.3V电源供电，集成带自偏置的100Ω线路端接，适合交流耦合。输入内置OOB检测器，可自动关闭差分输出，同时保持符合SATA链路规范的稳定输出共模电压，该器件还支持SATA规范规定的SSC传输。该器件可处理输入和输出端的互连损耗，内置发射机预加重功能，可在高频下提供0dB或2.5dB的相对放大，抵消预期互连损耗；接收端提供7dB固定均衡，提升1.5GHz附近的输入信号频率，输入均衡与输出预加重共同作用，可在较长的线缆和背板路径上完全恢复SATA信号完整性。该器件支持热插拔，可防止热插入过程中的器件损坏，热插拔应用需要在差分输入和输出端使用交流耦合电容。

商品特性

支持SATA 1.5Gbps和3.0Gbps数据速率
支持SATA热插拔功能
支持带快速启动的OOB信号共模偏置
支持通道可选输出预加重
具备7dB固定接收均衡功能
集成端接
低功耗设计：有源模式典型功耗小于200mW，自动低功耗模式典型功耗小于20mW，待机模式最大功耗2.1mW
具备抖动和损耗补偿能力，可支持长度超过20英寸的FR4走线
具备高ESD瞬态保护能力，HBM等级12000V，CDM等级1500V，MM等级200V；eSATA连接器引脚符合IEC 61000-4-2标准，接触放电±8kV，空气放电±15kV
采用20引脚QFN封装
引脚与MAX4951兼容
每个差分输入前级集成+7dB固定均衡，可放大高频信号校正传输信道损耗，可支持输入FR4走线长度范围为小于4英寸到20英寸（即小于10cm到大于50cm）
每个差分输出可提供0dB到2.5dB单步预加重，每个通道可通过控制引脚PE1、PE2独立控制预加重；SATA 3-Gbps速率下预加重持续时间典型值为0.7UI或133ps
提供两种低功耗模式可选，满足低系统功耗需求：待机模式由EN引脚控制，进入待机模式最长耗时2μs，最大功耗2mW，退出到正常工作的最长延迟为20μs；自动低功耗模式为完全自主模式，当通道无数据流量超过10μs后自动进入小于20mW的超低功耗模式，可独立监测每个通道的输入信号电平，自动进出低功耗模式

应用领域

笔记本电脑
台式电脑
扩展坞
机顶盒
服务器
工作站
笔记本与台式电脑主板

	属性	参数值
	商品目录	信号缓冲器/中继器/分配器
	类型	转接驱动器
	输入类型	CML
	输出类型	CML
	工作电压	3V~3.6V
	通道数	2

	属性	参数值
	数据速率	3Gbps
	延迟时间	300ps
	输入电容	-
	工作温度	0℃~+85℃
	功能特性	热插拔保护；自动使能
