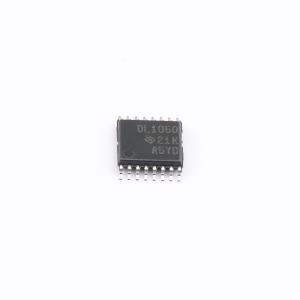

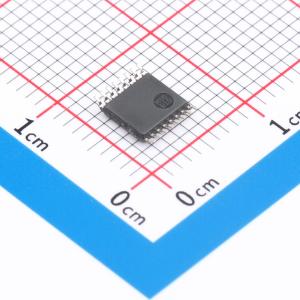

SN65LVDS1050PWR

高速差分线驱动器和接收器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该设备是高速点对点数据传输的构建块，支持高达400 Mbps的数据速率。单电源供电，具有低电压差分信号（LVDS）。
品牌名称: TI(德州仪器)
商品型号: SN65LVDS1050PWR
商品编号: C2675070
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.183克(g)

商品参数

商品概述

SN65LVDS1050与SN65LVDS050类似，不同之处在于它适用于更低的电源电压范围，并且采用薄型收缩小外形封装，适用于便携式电池供电应用。差分线路驱动器和接收器采用低压差分信号（LVDS）技术，可实现高达400 Mbps的信号传输速率。驱动器在100Ω负载下提供的最小差分输出电压幅值为247 mV，并且能够接收100 mV的信号，同时允许发射器和接收器之间存在一定的地电位差。该器件及其信号传输技术旨在用于点对点基带数据传输，传输介质为特性阻抗约为100Ω的可控阻抗介质。传输介质可以是印刷电路板走线、背板或电缆。

商品特性

通常符合或超过ANSI TIA/EIA - 644 - 1995标准
采用2.4 V至3.6 V单电源供电
信号传输速率高达400 Mbit/s
总线终端静电放电（ESD）防护超过12 kV
低压差分信号，在100Ω负载下典型输出电压为285 mV
传播延迟时间：
- 驱动器：典型值为1.7 ns
- 接收器：典型值为3.7 ns
200 MHz时的功耗：
- 驱动器：典型值为25 mW
- 接收器：典型值为60 mW
LVTTL输入电平可承受5 V电压
接收器保持高输入阻抗
接收器具有开路故障保护功能
采用引脚间距为20 mil的薄型收缩小外形封装

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LVDS芯片
	类型	收发器
	驱动器数	1
	接收器数	1

	属性	参数值
	工作电压	2.4V~3.6V
	数据速率	400Mbps
	工作温度	-40℃~+85℃
	电平标准	LVDS
