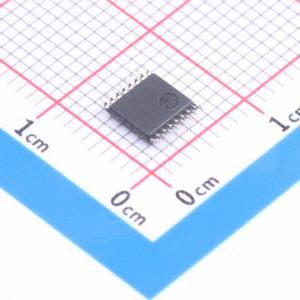

温馨提醒：图片仅供参考，商品以实物为准

SN74LVC157AQPWRQ1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74LVC157A-Q1 汽车类四通道 2 线至 1 线数据选择器/多路复用器
品牌名称: TI(德州仪器)
商品型号: SN74LVC157AQPWRQ1
商品编号: C2674724
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.183克(g)

商品参数

商品概述

SN74LVC157A 四通道双线至单线数据选择器/多路复用器设计用于2.7V至3.6V VCC操作。该器件具有一个公共使能（G）输入。当G为高电平时，所有输出均为低电平。当G为低电平时，从两个源中的一个选择一个4位字并路由到四个输出。该器件提供真实数据。输入可以由3.3V或5V设备驱动。此特性允许在混合3.3V/5V系统环境中使用此器件作为转换器。

商品特性

适用于汽车应用
ESD保护超过2000 V，符合MIL-STD-883方法3015；使用机器模型ΔC=200 pF, R=0时超过200 V
工作电压范围为2 V至3.6 V
输入端可承受高达5.5 V的电压
在3.3 V下最大tpd为5.4 ns
典型V_OLP（输出接地反弹）在V_CC=3.3V, T_A=25°C时<0.8 V
典型V_OHV（输出V_OH下冲）在V_CC=3.3V, T_A=25°C时>2 V

应用领域

输入可以由3.3V或5V的设备驱动。此功能允许在混合3.3V/5V系统环境中将该设备用作译码器。

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	-
	电源极性	单电源
	工作电压	2V~3.6V

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	工作温度	-40℃~+125℃
