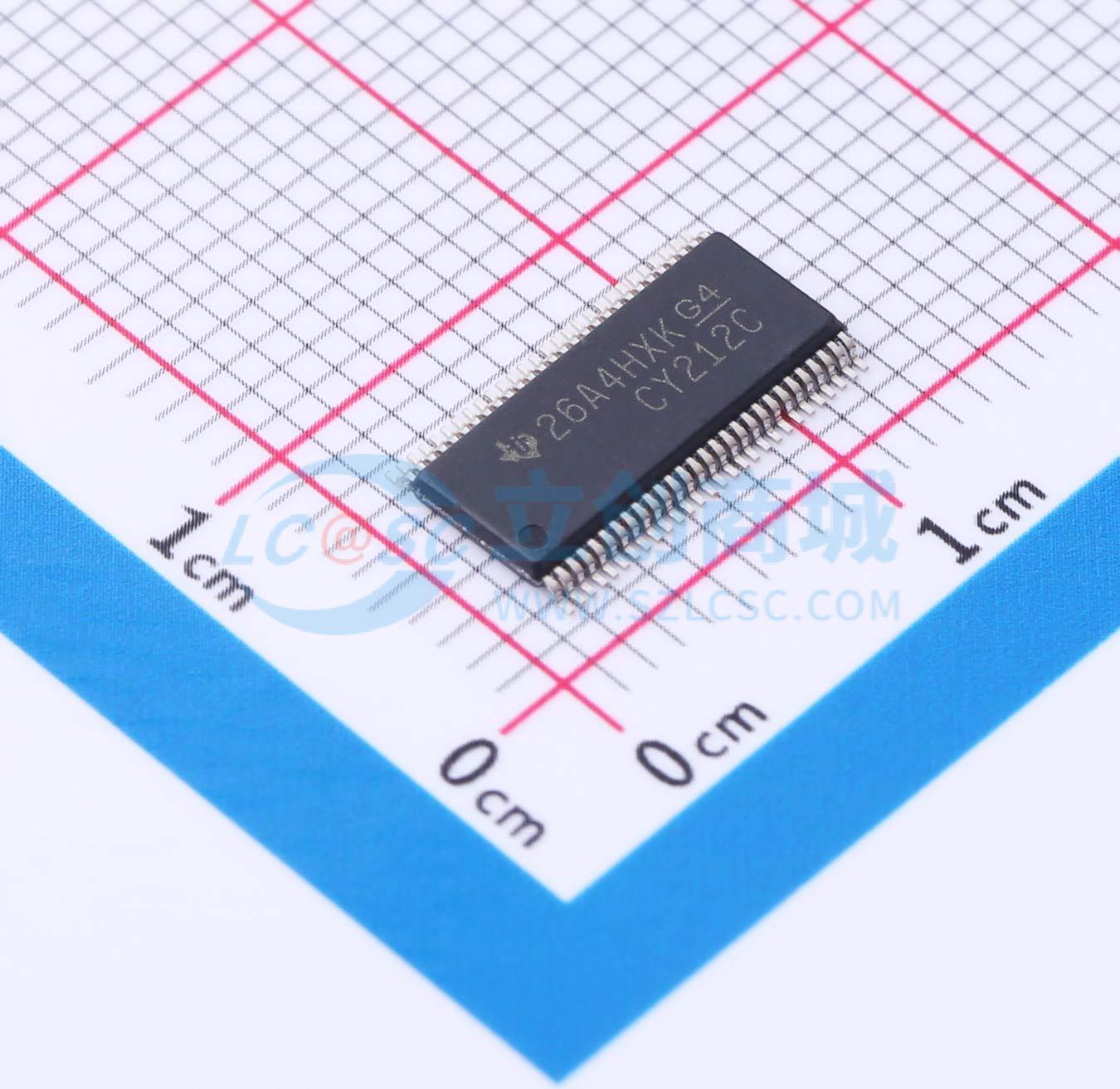

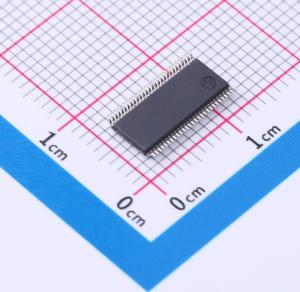

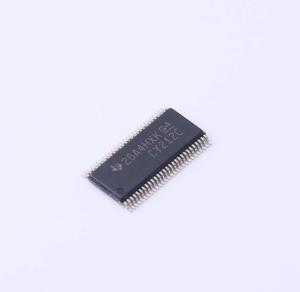

SN74CBT16212CDGVR

SN74CBT16212C是一种高速TTL兼容的FET总线交换开关，具有低导通电阻（ron），可实现最小的传播延迟。SN74CBT16212C的A端口和B端口上的主动下冲保护电路通过检测下冲事件并确保开关保持在适当的关闭状态，提供高达-2 V的下冲保护。

SN74CBT16212C可以作为24位总线开关工作，也可以作为12位总线交换开关，提供四个信号端口之间的数据交换。选择（S0、S1、S2）输入控制总线交换开关的数据路径。当总线交换开关闭合时，A端口连接到B端口，允许端口之间的双向数据流。当总线交换开关禁用时，A端口和B端口之间存在高阻态。

该器件完全支持使用Ioff的部分断电应用。Ioff功能确保在断电时不会通过器件产生损坏性的反向电流。该器件在断电时具有隔离功能。

为了确保在上电或断电期间的高阻态，每个选择输入应通过一个下拉电阻连接到GND；电阻的最小值由驱动器的电流源能力决定。
