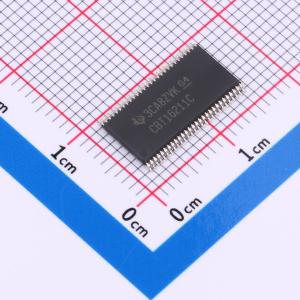

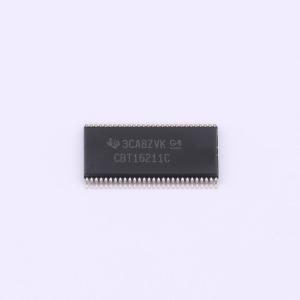

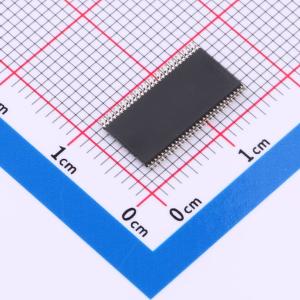

SN74CBT16211CDGGR

SN74CBT16211C是一款高速TTL兼容的FET总线开关，具有低导通电阻（ron），可实现最小的传播延迟。SN74CBT16211C的A端口和B端口上的主动下冲保护电路通过检测下冲事件并确保开关保持在正确的关断状态，提供高达-2V的下冲保护。

SN74CBT16211C组织为两个12位总线开关，具有独立的输出使能（1OE, 2OE）输入。它可以作为两个12位总线开关使用，也可以作为一个24位总线开关使用。当OE为低时，相关的12位总线开关闭合，A端口连接到B端口，允许端口之间的双向数据流动。当OE为高时，相关的12位总线开关断开，在A端口和B端口之间存在高阻态。

该器件针对部分断电应用进行了全面指定，使用Ioff功能。Ioff功能确保在断电时不会有损坏性的电流反向流过器件。该器件在断电时具有隔离特性。

为了确保在上电或断电期间处于高阻态，应通过一个上拉电阻将OE连接到VCC；电阻的最小值由驱动器的吸电流能力决定。
